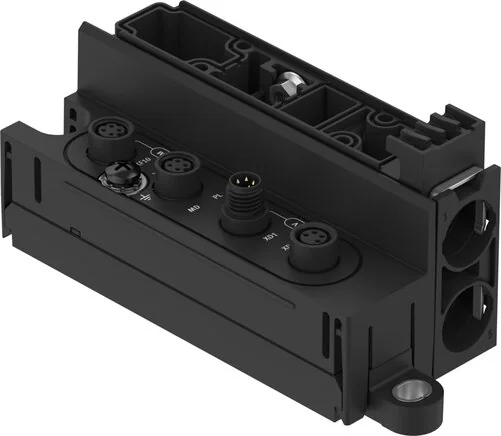

Materiale dado
High-alloyed stainless steels
Parametro modulo
Verhalten im Fehlerzustand
Comandi elettrici
AP-Schnittstelle
Posizione attacco
On the side
Tipo di fissaggio
mit Durchgangsbohrung für Schraube M5
Alimentazione max.
2 x 4 A (externe Sicherung erforderlich)
Nota sul materiale
RoHs compliant
Materiale coperchio
PA reinforced
Attacco pneumatico 1
für Cartridge 15 mm
Attacco pneumatico 5
für Cartridge 15 mm
Diagnosi tramite LED
Diagnose pro Modul
Dimensioni W x L x H
45,6 mm x 117,4 mm x 53,9 mm
Resistenza agli urti
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Categoria di protezione
IP65
Conformità LABS (PWIS)
VDMA24364-B1/B2-L
Materiale del manicotto
High-alloyed stainless steels
Materiale delle ganasce
High-alloyed stainless steels
Lunghezza linea max. (m)
50
Altezza di setup max. (m)
3.500
Fusibile (corto circuito)
Internal electronic fuse Per channel
Materiale della pellicola
Polyester
Materiale piastra attacco
PA reinforced
Categoria di sovratensione
II
Temperatura ambiente (°C)
-5 to 50
Resistenza all'oscillazione
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Consumo di potenza a 24 V DC
0,65
Altitudine nominale di utilizzo
<= 2000 m NHN
Struttura dell'isola di valvole
Valve sizes mixable
Alimentazione, schema di attacco
991171
Circuito di protezione induttivo
Integrated
Numero max. di bobine di valvola
150
Temperatura del cuscinetto (°C)
-20 to 70
Trasmissione di potenza, funzione
Elektronik/Sensoren und Last gehend
Protezione inversione di polarità
yes
Alimentazione di tensione, funzione
Elektronik/Sensoren und Last kommend
Tipo di fissaggio piastra di attacco
With throughway bores
Diagnostica per comunicazione interna
Unterspannung Logikversorgung PS
Interfaccia di comunicazione, funzione
Systemkommunikation XF10 IN / XF20 OUT
Classe di resistenza alla corrosione KBK
2 - moderate corrosion stress
Interfaccia di comunicazione, protocollo
AP
Trasmissione di potenza, tipo di attacco
socket / container / ….
Interfaccia di comunicazione, schermatura
yes
Alimentazione di tensione, tipo di attacco
socket / container / ….
Informazioni sulla categoria di protezione
ungenutzte Anschlüsse verschlossen
Trasmissione di potenza, numero di pin/fili
4
Coppia di serraggio max. gruppo a parete (Nm)
6
Alimentazione di tensione, numero di poli/fili
4
Protezione contro contatti diretti e indiretti
SELV
Tamponamento per interruzione di corrente (ms)
10
Trasmissione di potenza, tecnologia di attacco
M8x1 A coded to EN 61076-2-104
Fluttuazione di tensione ammissibile del carico
± 10 %
Trasmissione di potenza, schema di collegamento
991872
Alimentazione di tensione, tecnologia di attacco
M8x1 A coded to EN 61076-2-104
Tensione di esercizio nominale DC del carico (V)
24
Certificato CE (vedi dichiarazione di conformità)
nach EU-RoHS-Richtlinie
Interfaccia di comunicazione, tipo di collegamento
2x socket
Interfaccia di comunicazione, schema di connessione
995937
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK RoHS Vorschriften
Oscillazioni di tensione ammesse elettronica/sensori
± 25 %
Interfaccia di comunicazione, numero di pin/conduttori
4
Interfaccia di comunicazione, tecnologia di collegamento
M8x1, D-codiert nach EN 61076-2-114
Sottotensione carico/valvole (messaggio diagnostico) (V)
21,1
Tensione di esercizio nominale DC elettronica / sensore (V)
24
Potenza assorbita intrinseca alla tensione di esercizio carico
typisch 13 mA
Isolamento elettrico delle uscite tra canale - comunicazione interna
yes
Potenza assorbita intrinseca alla tensione di esercizio elettronica/sensori
typisch 27 mA
Separazione di potenziale tra tensioni di alimentazione elettronica/tecnologia sensori e carico/valvole
yes
