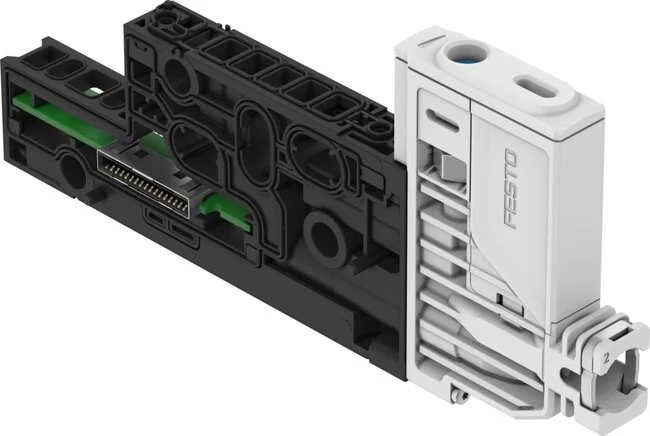

Posizione di montaggio
arbitrary
Materiale dado
High-alloyed stainless steels
Materiale viti
High-alloyed stainless steels
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Tipo di comando
pilot operated
Mezzo di comando
Compressed air to ISO 8573-1:2010 [7:4:-]
Comandi elettrici
AP-Schnittstelle
Funzione integrata
with electric manifold module
Materiale custodia
PA reinforced
Nota sul materiale
RoHs compliant
Parametro misurato
Relative pressure
Materiale coperchio
PA reinforced
Principio di misura
Piezoresistive
Tipo di azionamento
Electrical
Attacco pneumatico 2
"für Schlauch Außen-Ø 5/16"""
Dimensioni W x L x H
12,55 mm x 150,8 mm x 68,8 mm
Resistenza agli urti
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Dimensione passo (mm)
12,55
Funzione della valvola
2x3/2 closed monostable
Categoria di protezione
IP65
Conformità LABS (PWIS)
VDMA24364-C1-L
Materiale del manicotto
Aluminium wrought alloy
Materiale delle ganasce
High-alloyed stainless steels
Elemento di impostazione
slotted screw
Altezza di setup max. (m)
2.000
Materiale della pellicola
Polyester
Materiale piastra attacco
PA reinforced
Materiale del silenziatore
PU foam
Pressione di comando (MPa)
0,2 to 0,7
Temperatura ambiente (°C)
-5 to 50
Materiale ugello di cattura
POM
Resistenza all'oscillazione
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Consumo di potenza a 24 V DC
0,65
Pressione di esercizio (MPa)
0,2 to 0,7
Alimentazione aria di comando
Internal
Caratteristica dell'espulsore
High vacuum
Dimensione della valvola (mm)
10
Larghezza di costruzione (mm)
12,5
Materiale dell'ugello a getto
Aluminium wrought alloy
Altitudine nominale di utilizzo
<= 2000 m NHN
Campo di misura pressione (MPa)
-0,1 to 0,1
Circuito di protezione induttivo
Integrated
Numero max. di bobine di valvola
2
Temperatura del cuscinetto (°C)
-20 to 70
Protezione inversione di polarità
yes
Tipo costruzione tipo silenziatore
open
Materiale della vite di regolazione
PA reinforced
Numero max. di posizioni di valvola
1
Display della condizione del segnale
yes
Larghezza nominale ugello Laval (mm)
0,95
Nota su mezzo operativo e di comando
Oiled operation not possible
Diagnostica per comunicazione interna
Unterspannung Elektronik/Sensoren
Pressione di esercizio nominale (MPa)
0,6
Classe di resistenza alla corrosione KBK
2 - moderate corrosion stress
Interfaccia di comunicazione, protocollo
AP-COM
Riproducibilità tempo di spostamento FS
1
Informazioni sulla categoria di protezione
In mounted condition
Pressione di esercizio per vuoto max. (MPa)
0,38
Tamponamento per interruzione di corrente (ms)
10
Fluttuazione di tensione ammissibile del carico
± 10 %
Tensione di esercizio nominale DC del carico (V)
24
Certificato CE (vedi dichiarazione di conformità)
nach EU-RoHS-Richtlinie
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK Vorschriften für EMV
Oscillazioni di tensione ammesse elettronica/sensori
± 10 %
Tempo di sfiato per pressione di esercizio nominale (s)
0,39
Portata volumetrica di aspirazione max. contro atmosfera
24
Tensione di esercizio nominale DC elettronica / sensore (V)
24
Potenza assorbita intrinseca alla tensione di esercizio carico
typisch 2,5 mA
Isolamento elettrico delle uscite tra canale - comunicazione interna
yes
Pressione di esercizio per flusso volumetrico di aspirazione max. (MPa)
0,4
Potenza assorbita intrinseca alla tensione di esercizio elettronica/sensori
typisch 27 mA
Separazione di potenziale tra tensioni di alimentazione elettronica/tecnologia sensori e carico/valvole
yes
