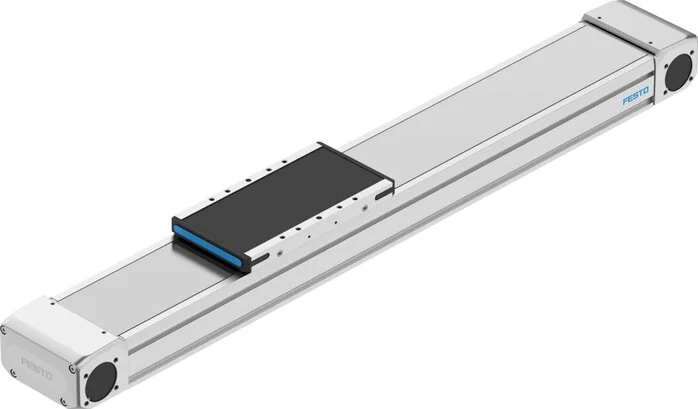

Festo - ELGD-TB-KF-WD-100-500-0H-L-PU2-8192376 - Asse a cinghia dentata

SKU: festo-elgd-tb-kf-wd-100-500-0h-l-pu2-8192376

Sfoglia tutti i ricambi
Festo - ELGD-TB-KF-WD-100-500-0H-L-PU2-8192376 - Asse a cinghia dentata

1399,95 €1147,50 € (IVA esclusa)

Disponibile su ordinazione – confermeremo la data di consegna disponibile più vicina entro 1 giorno lavorativo dall'ordine

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

1399,95 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
ball guide
Dimensione
100
Tipo di motore
Servo motor
Forza max. Fy (N)
4376
Forza max. Fz (N)
4286
Accelerazione max.
50
Materiale carrello
Aluminium wrought alloy
Nota sul materiale
RoHs compliant
Ripetibilità (mm)
±0,04
Coppia max. Mx (Nm)
130
Coppia max. My (Nm)
200
Coppia max. Mz (Nm)
200
Inerzia di massa JO
2,9542
Tempo di accensione
100%
Corsa di lavoro (mm)
500
Velocità max. (m/s)
3
Materiale cinghia a V
Polyurethan mit Stahlcord
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Rilevamento posizione
For inductive sensors
Riserva di corsa (mm)
0
Massa in movimento (g)
1360
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-C1-L
Costante di avanzamento
84
Materiale carrello guida
Steel
Configurazione costruzione
mit Zahnriemen
Coppia attuatore max. (Nm)
3,2
Intervallo di manutenzione
Lifetime lubrication
Momento secondo di area Iy
347.100
Momento secondo di area Iz
2.268.000
Temperatura ambiente (°C)
0 to 60
Codice interfaccia attuatore
L38
Materiale nastro mascherante
High-alloyed stainless steels
Separazione cinghia a V (mm)
3
Coppia attuatore a vuoto (Nm)
0,4
Forza max. Fy totale asse (N)
4092
Forza max. Fz totale asse (N)
2250
Materiale coperchio attuatore
Aluminium-Kokillenguss, lackiert
Momento d'inerzia torsionale To
108.900
Forza di avanzamento max. Fx (N)
240
Momento max. Mx asse totale (Nm)
150
Momento max. My asse totale (Nm)
191
Momento max. Mz asse totale (Nm)
270
Peso di base a 0 mm di corsa (g)
3864
Temperatura del cuscinetto (°C)
60
Flessione statica (carico a riposo)
0.1 % of the axis length
Materiale del coperchio di chiusura
Aluminium-Kokillenguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
0,2252
Materiale della puleggia della cinghia
High-alloyed stainless steels
Diametro effettivo pignone attuatore (mm)
26,74
Inerzia di massa JL per kg di carico utile
1,7876
Supplemento di peso per 10 mm di corsa (g)
55
Energia d'impatto nelle posizioni finali (J)
0,00075
Resistenza allo spostamento a vuoto max. (N)
29,9
Principio di misura sistema di misura della corsa
Incremental
Distanza tra superficie scorrevole e centro guida (mm)
47
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 4 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
18415
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
18415
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
645
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
720
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
720
EAN
4052568645120
Produttore
Festo
