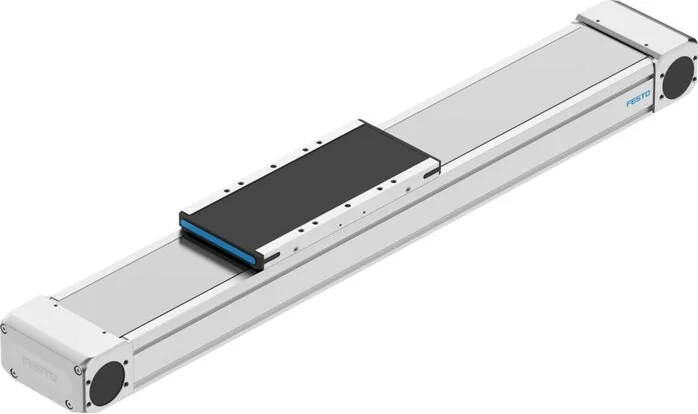

Posizione di montaggio
arbitrary
Tipo di motore
Servo motor
Materiale carrello
Aluminium wrought alloy
Nota sul materiale
RoHs compliant
Inerzia di massa JO
9,1687
Materiale cinghia a V
Polyurethan mit Stahlcord
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Rilevamento posizione
For inductive sensors
Massa in movimento (g)
1957
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-C1-L
Costante di avanzamento
120
Materiale carrello guida
Steel
Configurazione costruzione
mit Zahnriemen
Coppia attuatore max. (Nm)
9,55
Intervallo di manutenzione
Lifetime lubrication
Momento secondo di area Iy
770.000
Momento secondo di area Iz
5.801.000
Temperatura ambiente (°C)
0 to 60
Codice interfaccia attuatore
N48
Materiale nastro mascherante
High-alloyed stainless steels
Separazione cinghia a V (mm)
5
Coppia attuatore a vuoto (Nm)
1,38
Forza max. Fy totale asse (N)
5914
Forza max. Fz totale asse (N)
5280
Materiale coperchio attuatore
Aluminium-Kokillenguss, lackiert
Momento d'inerzia torsionale To
383.100
Forza di avanzamento max. Fx (N)
500
Momento max. Mx asse totale (Nm)
290
Momento max. My asse totale (Nm)
563
Momento max. Mz asse totale (Nm)
527
Peso di base a 0 mm di corsa (g)
6495
Temperatura del cuscinetto (°C)
60
Flessione statica (carico a riposo)
0.1 % of the axis length
Materiale del coperchio di chiusura
Aluminium-Kokillenguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
0,876
Materiale della puleggia della cinghia
High-alloyed stainless steels
Diametro effettivo pignone attuatore (mm)
38,20
Inerzia di massa JL per kg di carico utile
3,648
Supplemento di peso per 10 mm di corsa (g)
78
Energia d'impatto nelle posizioni finali (J)
0,001
Resistenza allo spostamento a vuoto max. (N)
72,1
Principio di misura sistema di misura della corsa
Incremental
Distanza tra superficie scorrevole e centro guida (mm)
51
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 4 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
35153
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
35153
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
1459
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
1920
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
1920
