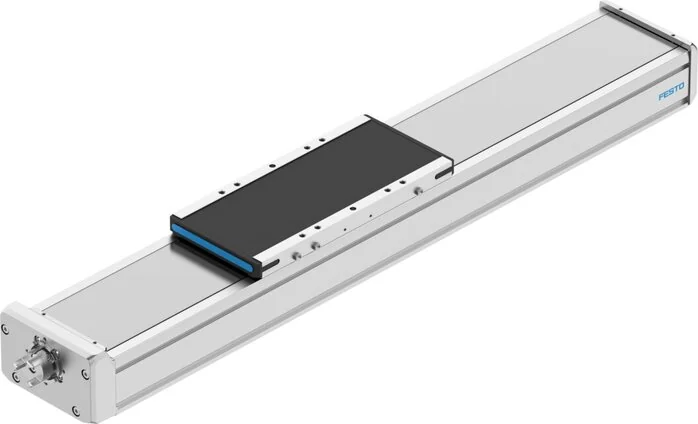

Festo - ELGD-BS-KF-WD-120-300-0H-5P-L-8192330 - Asse mandrino

SKU: festo-elgd-bs-kf-wd-120-300-0h-5p-l-8192330

Sfoglia tutti i ricambi
Festo - ELGD-BS-KF-WD-120-300-0H-5P-L-8192330 - Asse mandrino

2528,13 €2072,24 € (IVA esclusa)

Disponibile - pronto per la spedizione

Ordina ora per la spedizione entro 4-6 giorni lavorativi

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

2528,13 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
ball guide
Dimensione
120
Tipo di motore
Servo motor
Velocità max.
6667
Tipo di mandrino
Ball screw drive
Forza max. Fy (N)
8000
Forza max. Fz (N)
7200
Accelerazione max.
15
Materiale carrello
Aluminium wrought alloy
Nota sul materiale
RoHs compliant
Passo del mandrino
5
Ripetibilità (mm)
±0.01
Coppia max. Mx (Nm)
330
Coppia max. My (Nm)
600
Coppia max. Mz (Nm)
540
Inerzia di massa JO
0,0961
Tempo di accensione
100%
Corsa di lavoro (mm)
300
Velocità max. (m/s)
0,56
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Rilevamento posizione
For inductive sensors
Riserva di corsa (mm)
0
Massa in movimento (g)
2200
Materiale del mandrino
Steel
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-C1-L
Costante di avanzamento
5
Gioco di inversione (mm)
150
Materiale carrello guida
Steel
Configurazione costruzione
mit Kugelumlaufspindel
Diametro del mandrino (mm)
12
Intervallo di manutenzione
Lifetime lubrication
Momento secondo di area Iy
770.900
Momento secondo di area Iz
5.801.000
Temperatura ambiente (°C)
0 to 60
Codice interfaccia attuatore
T42
Materiale nastro mascherante
High-alloyed stainless steels
Forza max. Fy totale asse (N)
5914
Forza max. Fz totale asse (N)
5280
Materiale coperchio attuatore
Aluminium-Kokillenguss, lackiert
Materiale del dado del mandrino
Steel
Momento d'inerzia torsionale To
383.100
Forza di avanzamento max. Fx (N)
1880
Momento max. Mx asse totale (Nm)
290
Momento max. My asse totale (Nm)
590
Momento max. Mz asse totale (Nm)
527
Peso di base a 0 mm di corsa (g)
5290
Temperatura del cuscinetto (°C)
60
Flessione statica (carico a riposo)
0.1 % of the axis length
Materiale del coperchio di chiusura
Aluminium-Kokillenguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
0,135
Inerzia di massa JL per kg di carico utile
0,00633
Supplemento di peso per 10 mm di corsa (g)
86
Energia d'impatto nelle posizioni finali (J)
0,001
Forza radiale max. sull'albero di azione (N)
230
Principio di misura sistema di misura della corsa
Incremental
Coppia a vuoto alla velocità di movimento minima (Nm)
0,068
Distanza tra superficie scorrevole e centro guida (mm)
51
Coppia a vuoto alla velocità di movimento massima (Nm)
0,179
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 4 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
35153
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
35153
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
1459
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
1920
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
1920
EAN
4052568775810
Produttore
Festo
