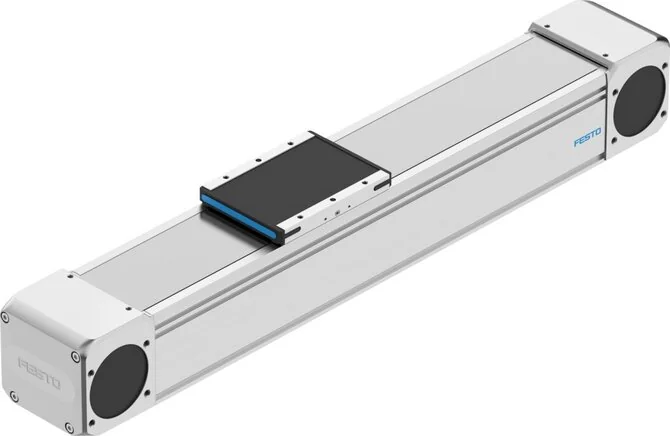

Festo - ELGD-TB-KF-120-1200-0H-PU2-8192370 - Asse a cinghia dentata

SKU: festo-elgd-tb-kf-120-1200-0h-pu2-8192370

Sfoglia tutti i ricambi
Festo - ELGD-TB-KF-120-1200-0H-PU2-8192370 - Asse a cinghia dentata

3006,73 €2464,53 € (IVA esclusa)

Disponibile - pronto per la spedizione

Ordina ora per la spedizione entro 4-6 giorni lavorativi

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

3006,73 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
ball guide
Dimensione
120
Tipo di motore
Servo motor
Forza max. Fy (N)
4300
Forza max. Fz (N)
4300
Accelerazione max.
50
Materiale carrello
Aluminium wrought alloy
Nota sul materiale
RoHs compliant
Ripetibilità (mm)
±0,04
Coppia max. Mx (Nm)
170
Coppia max. My (Nm)
50
Coppia max. Mz (Nm)
60
Inerzia di massa JO
30,2136
Tempo di accensione
100%
Corsa di lavoro (mm)
1200
Velocità max. (m/s)
3
Materiale cinghia a V
Polyurethan mit Stahlcord
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Rilevamento posizione
For inductive sensors
Riserva di corsa (mm)
0
Massa in movimento (g)
1733
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-C1-L
Costante di avanzamento
175
Materiale carrello guida
Steel
Configurazione costruzione
mit Zahnriemen
Coppia attuatore max. (Nm)
36,2
Intervallo di manutenzione
Lifetime lubrication
Momento secondo di area Iy
3.550.000
Momento secondo di area Iz
8.985.000
Temperatura ambiente (°C)
0 to 60
Codice interfaccia attuatore
N80
Materiale nastro mascherante
High-alloyed stainless steels
Separazione cinghia a V (mm)
5
Coppia attuatore a vuoto (Nm)
2
Forza max. Fy totale asse (N)
2957
Forza max. Fz totale asse (N)
6500
Materiale coperchio attuatore
Aluminium-Kokillenguss, lackiert
Momento d'inerzia torsionale To
1.433.600
Forza di avanzamento max. Fx (N)
1300
Momento max. Mx asse totale (Nm)
251
Momento max. My asse totale (Nm)
80
Momento max. Mz asse totale (Nm)
105
Peso di base a 0 mm di corsa (g)
10425
Temperatura del cuscinetto (°C)
60
Flessione statica (carico a riposo)
0.1 % of the axis length
Materiale del coperchio di chiusura
Aluminium-Kokillenguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
2,792
Materiale della puleggia della cinghia
High-alloyed stainless steels
Diametro effettivo pignone attuatore (mm)
55,70
Inerzia di massa JL per kg di carico utile
7,7562
Supplemento di peso per 10 mm di corsa (g)
116
Energia d'impatto nelle posizioni finali (J)
0,001
Resistenza allo spostamento a vuoto max. (N)
71,8
Principio di misura sistema di misura della corsa
Incremental
Distanza tra superficie scorrevole e centro guida (mm)
80
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 4 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
17576
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
17576
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
730
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
162
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
162
EAN
4052568776015
Produttore
Festo
