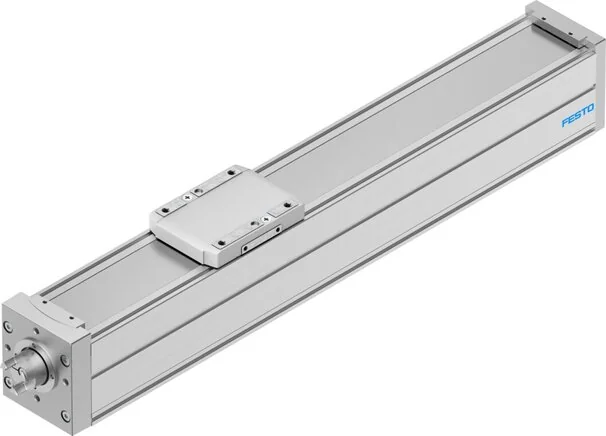

Posizione di montaggio
arbitrary
Tipo di motore
Servo motor
Tipo di mandrino
Ball screw drive
Materiale carrello
Aluminium die casting
Nota sul materiale
RoHs compliant
Inerzia di massa JO
0,07856
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Rilevamento posizione
For inductive sensors
Massa in movimento (g)
978
Materiale del mandrino
Steel
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-Zone III
Costante di avanzamento
16
Gioco di inversione (mm)
150
Materiale carrello guida
Steel
Configurazione costruzione
mit Kugelumlaufspindel
Diametro del mandrino (mm)
16
Intervallo di manutenzione
Lifetime lubrication
Momento secondo di area Iy
1.370.000
Momento secondo di area Iz
1.660.000
Temperatura ambiente (°C)
0 to 50
Codice interfaccia attuatore
T46
Materiale nastro mascherante
High-alloyed stainless steels
Forza max. Fy totale asse (N)
900
Forza max. Fz totale asse (N)
2700
Materiale coperchio attuatore
Aluminium-Druckguss, lackiert
Materiale del dado del mandrino
Steel
Momento d'inerzia torsionale To
90.500
Forza di avanzamento max. Fx (N)
350
Momento max. Mx asse totale (Nm)
59,8
Momento max. My asse totale (Nm)
56,2
Momento max. Mz asse totale (Nm)
56,2
Temperatura del cuscinetto (°C)
60
Flessione statica (carico a riposo)
0.1 % of the axis length
Materiale del coperchio di chiusura
Aluminium-Druckguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
0,35257
Energia d'impatto nelle posizioni finali
0,002
Inerzia di massa JL per kg di carico utile
0,064846
Supplemento di peso per 10 mm di corsa (g)
88
Forza radiale max. sull'albero di azione (N)
500
Coppia a vuoto alla velocità di movimento minima (Nm)
0,095
Distanza tra superficie scorrevole e centro guida (mm)
72,5
Coppia a vuoto alla velocità di movimento massima (Nm)
0,396
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 7 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
20400
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
20400
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
220
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
207
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
207
