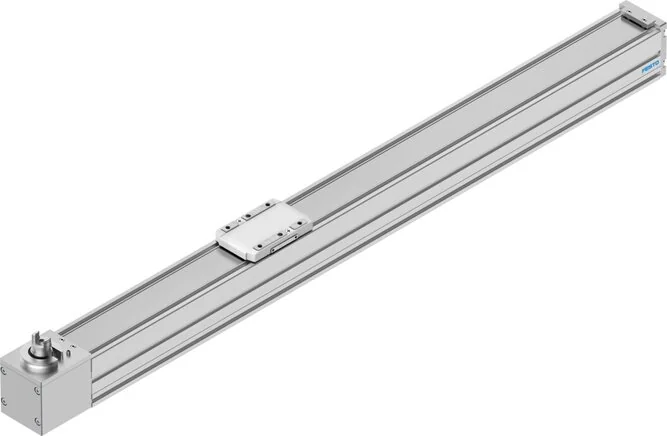

Posizione di montaggio
arbitrary
Tipo di motore
Servo motor
Materiale carrello
Aluminium die casting
Nota sul materiale
RoHs compliant
Inerzia di massa JO
0,1862
Materiale cinghia a V
Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Rilevamento posizione
For inductive sensors
Massa in movimento (g)
169
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-Zone III
Costante di avanzamento
60
Materiale carrello guida
Steel
Configurazione costruzione
mit Zahnriemen
Coppia attuatore max. (Nm)
0,716
Intervallo di manutenzione
Lifetime lubrication
Momento secondo di area Iy
140.000
Momento secondo di area Iz
170.000
Temperatura ambiente (°C)
0 to 50
Codice interfaccia attuatore
V32
Materiale nastro mascherante
Rust-free stainless steel band
Separazione cinghia a V (mm)
2
Coppia attuatore a vuoto (Nm)
0,075
Forza max. Fy totale asse (N)
300
Forza max. Fz totale asse (N)
600
Materiale coperchio attuatore
Aluminium-Druckguss, lackiert
Momento d'inerzia torsionale To
8.500
Forza di avanzamento max. Fx (N)
75
Momento max. Mx asse totale (Nm)
5,5
Momento max. My asse totale (Nm)
4,7
Momento max. Mz asse totale (Nm)
4,7
Peso di base a 0 mm di corsa (g)
760
Temperatura del cuscinetto (°C)
60
Flessione statica (carico a riposo)
0.1 % of the axis length
Materiale del coperchio di chiusura
Aluminium-Druckguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
0,0281
Materiale della puleggia della cinghia
High-alloyed stainless steels
Energia d'impatto nelle posizioni finali
0,000125
Diametro effettivo pignone attuatore (mm)
19,10
Inerzia di massa JL per kg di carico utile
0,9119
Supplemento di peso per 10 mm di corsa (g)
23
Resistenza allo spostamento a vuoto max. (N)
7,8
Distanza tra superficie scorrevole e centro guida (mm)
42,8
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 7 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
3240
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
3240
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
20
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
17
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
17
