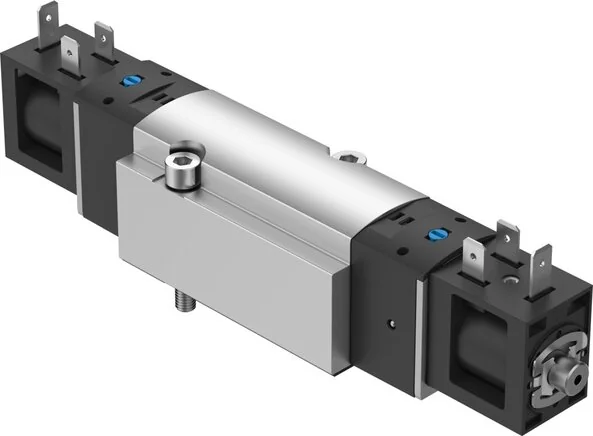

Posizione di montaggio
arbitrary
Materiale viti
Zinc-plated steel
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Sovrapposizione
negative Überdeckung
Tipo di comando
pilot operated
Direzione flusso
Not reversible
Funzione scarico
Can be throttled
Mezzo di comando
Compressed air to ISO 8573-1:2010 [7:4:4]
Attacco elettrico
nach Industriestandard (11 mm)
Tipo di fissaggio
on connection plate
Materiale custodia
Aluminium wrought alloy
Nota sul materiale
RoHs compliant
Conforme a standard
ISO 5599-1
Tipo di azionamento
Electrical
Attacco pneumatico 1
Connection plate Size 1 to ISO 5599-1
Attacco pneumatico 2
Connection plate Size 1 to ISO 5599-1
Attacco pneumatico 3
Connection plate Size 1 to ISO 5599-1
Attacco pneumatico 4
Connection plate Size 1 to ISO 5599-1
Attacco pneumatico 5
Connection plate Size 1 to ISO 5599-1
Resistenza agli urti
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Funzione della valvola
5/3 vented
Categoria di protezione
acc. to IEC 60529
Conformità LABS (PWIS)
VDMA24364-Zone III
Larghezza nominale (mm)
6,3
Modalità di ripristino
Mechanical spring
Configurazione costruzione
Kolbenschieber mit Dichtring
Materiale spintore pistone
Aluminium wrought alloy
Temperatura ambiente (°C)
-5 to 50
Tempo di commutazione (ms)
18,9
Resistenza all'oscillazione
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Temperatura del mezzo (°C)
-5 to 50
Pressione di esercizio (MPa)
0,3 to 0,8
Alimentazione aria di comando
Internal
Dimensione della valvola (mm)
42
Larghezza di costruzione (mm)
38
Tempo di commutazione on (ms)
12,4
Tempo di commutazione off (ms)
37,4
Attacco apertura di respirazione
Not recorded
Oscillazioni di tensione ammesse
± 10 %
Azionamento con assistenza manuale
tentative
Valore caratteristico della bobina
24 V DC: 3,3 W
Display della condizione del segnale
With Accessories
Nota su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Tensione di esercizio nominale DC (V)
24
Classe di resistenza alla corrosione KBK
1 - low corrosion stress
Impulso di prova positivo max. a segnale 0
2500
Impulso di test negativo max. per segnale 1
1100
Valvola di flusso collegata pneumaticamente
1283
Valvola di flusso, piastra di attacco singola
1289
Coppia di serraggio max. fissaggio valvola (Nm)
5
Portata nominale standard (normalizzata a DIN 1343)
1200
