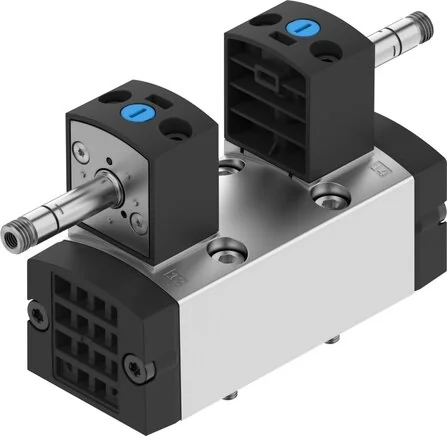

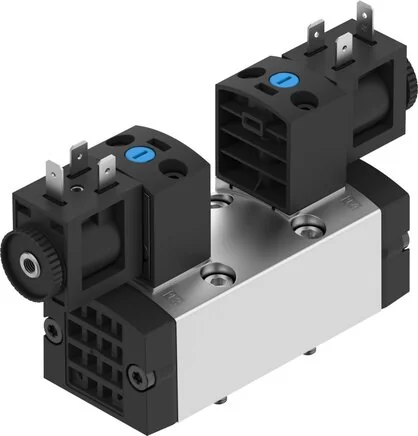

Posizione di montaggio
arbitrary
Permesso
c CSA us (OL), c UL us - Recognized (OL), C-Tick
Materiale viti
Zinc-plated steel
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Tipo di comando
pilot operated
Direzione flusso
arbitrary
Funzione scarico
drosselbar, über Drosselplatte, über Einzelanschlussplatte
Tipo di fissaggio
on connection plate
Materiale custodia
PA, Aluminium die casting
Conforme a standard
ISO 5599-2
Tipo di azionamento
Electrical
Attacco pneumatico 1
Connection plate Size 2 to ISO 5599-2
Attacco pneumatico 2
Connection plate Size 2 to ISO 5599-2
Attacco pneumatico 3
Connection plate Size 2 to ISO 5599-2
Attacco pneumatico 5
Connection plate Size 2 to ISO 5599-2
Materiale guarnizioni
FKM, HNBR, NBR
Funzione della valvola
5/3 vented 1 after 2, 4 after 5 closed
Categoria di protezione
IP65, NEMA 4
Conformità LABS (PWIS)
Plug-in, to ISO 5599-2
Porta aria pilota 12/14
Connection plate Size 2 to ISO 5599-2
Tempo di accensione (%)
100
Valvola di flusso (l/min)
3.000
Configurazione costruzione
Piston pusher
Informazioni sul materiale
RoHs compliant
Temperatura ambiente (°C)
-5 to 50
Temperatura del mezzo (°C)
-5 to 50
Pressione di esercizio (bar)
-0.9 to 10
Alimentazione aria di comando
external
Attacco comando scarico 82/84
Selectively:, Recorded, Not recorded to standard
Larghezza di costruzione (mm)
52
Tempo di commutazione on (ms)
23
Tempo di commutazione off (ms)
60
Oscillazioni di tensione ammesse
± 10 %
Azionamento con assistenza manuale
Ratcheting, tentative
Valore caratteristico della bobina
24 V DC: 4,6 W
Display della condizione del segnale
LED
Attacco comando aria di supporto 12/14
Connection plate Size 2 to ISO 5599-2
Classe di resistenza alla corrosione KBK
0 - No corrosion stressing
Corrente nominale per riduzione di corrente
35 mA after 30 ms
Informazioni su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Resistenza alla tensione di sovratensione (kV)
2,5
Corrente di serraggio nominale per elettrovalvola
165 mA to 30 ms
Certificato CE (vedi dichiarazione di conformità)
to EU EMC directive
Valvola di flusso collegata pneumaticamente (l/min)
2.300
Valvola di flusso, piastra di attacco singola (l/min)
2.600
Portata nominale standard (normalizzata a DIN 1343) (l/min)
2.300
