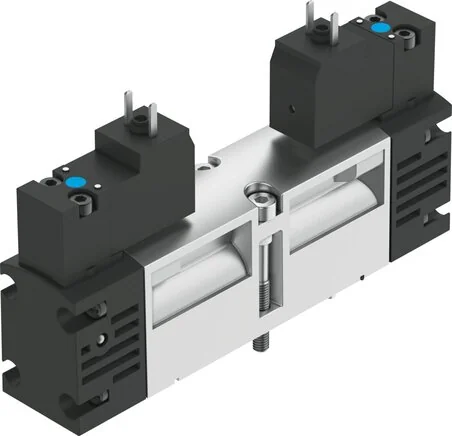

Posizione di montaggio
arbitrary
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Sovrapposizione
positive Überdeckung
Tipo di comando
pilot operated
Direzione flusso
Reversible
Funzione scarico
Can be throttled
Mezzo di comando
Compressed air to ISO 8573-1:2010 [7:4:4]
Attacco elettrico
ohne Schutzleiter
Tipo di fissaggio
on connection plate
Materiale custodia
Aluminium die casting
Nota sul materiale
RoHs compliant
Conforme a standard
VDMA 24563
Tipo di azionamento
Electrical
Attacco pneumatico 1
Connection plate Size 26 mm to ISO 15407-1
Attacco pneumatico 2
Connection plate Size 26 mm to ISO 15407-1
Attacco pneumatico 3
Connection plate Size 26 mm to ISO 15407-1
Attacco pneumatico 4
Connection plate Size 26 mm to ISO 15407-1
Attacco pneumatico 5
Connection plate Size 26 mm to ISO 15407-1
Resistenza agli urti
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Funzione della valvola
5/3 vented
Categoria di protezione
NEMA 4
Conformità LABS (PWIS)
VDMA24364-B1/B2-L
Modalità di ripristino
Mechanical spring
Configurazione costruzione
Piston pusher
Pressione di comando (MPa)
0,3 to 1
Temperatura ambiente (°C)
-5 to 50
Tempo di commutazione (ms)
35
Interfaccia di precontrollo
acc. to ISO 15218
Resistenza all'oscillazione
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Temperatura del mezzo (°C)
-5 to 50
Pressione di esercizio (MPa)
-0,09 to 1,6
Alimentazione aria di comando
external
Attacco comando scarico 82/84
nicht gefasst nach Norm
Dimensione della valvola (mm)
26
Tempo di commutazione on (ms)
23
Tempo di commutazione off (ms)
58
Oscillazioni di tensione ammesse
-1,5
Azionamento con assistenza manuale
tentative
Valore caratteristico della bobina
12 V DC: 1,8 W
Attacco comando aria di supporto 12
Connection plate Size 26 mm to ISO 15407-1
Attacco comando aria di supporto 14
Connection plate Size 26 mm to ISO 15407-1
Livello di pressione sonora (dB(A))
85
Display della condizione del segnale
LED
Nota su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Classe di resistenza alla corrosione KBK
0 - No corrosion stressing
Valvola di flusso collegata pneumaticamente
1000
Valvola di flusso, piastra di attacco singola
1100
Coppia di serraggio max. fissaggio valvola (Nm)
2
Portata nominale standard (normalizzata a DIN 1343)
1000
