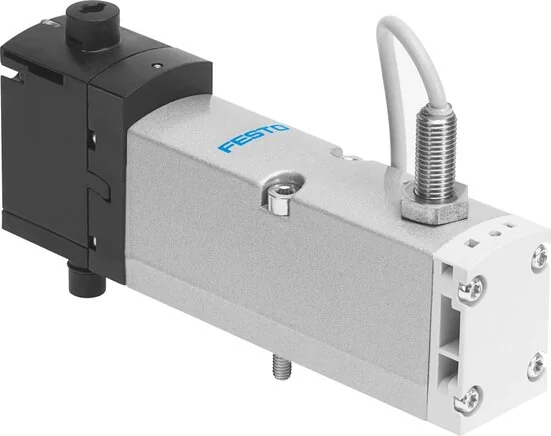

Posizione di montaggio
arbitrary
Permesso
C-tick, CSA (OL), c UL us - Recognized (OL)
Materiale viti
Zinc-plated steel
Attacco sensore
M12x1, 0.5 m, 4 pin, cable, Plug
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Sovrapposizione
positive Überdeckung
Tipo di comando
pilot operated
Direzione flusso
arbitrary
Funzione scarico
drosselbar, über Drosselplatte, über Einzelanschlussplatte
Tipo di fissaggio
on connection plate
Materiale custodia
PA, Aluminium die casting
Principio di misura
Inductive
Tipo di azionamento
Electrical
Attacco pneumatico 1
Connection plate Size 26 mm to ISO 15407-2
Attacco pneumatico 2
Connection plate Size 26 mm to ISO 15407-2
Attacco pneumatico 3
Connection plate Size 26 mm to ISO 15407-2
Attacco pneumatico 5
Connection plate Size 26 mm to ISO 15407-2
Resistenza agli urti
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Sensore a vuoto (mA)
<= 10 mA
Materiale guarnizioni
FKM, NBR
Funzione della valvola
5/2 monostable
Categoria di protezione
IP65, NEMA 4
Conformità LABS (PWIS)
4 pin, Plug, to ISO 15407-2
Porta aria pilota 12/14
Connection plate Size 26 mm to ISO 15407-2
Tempo di accensione (%)
100
Valvola di flusso (l/min)
1.400
Configurazione costruzione
Piston pusher
Informazioni sul materiale
RoHs compliant
Temperatura ambiente (°C)
-5 to 50
Ondulazione residua sensore
± 10 %
Resistenza all'oscillazione
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Temperatura del mezzo (°C)
-5 to 50
Pressione di esercizio (bar)
-0.9 to 10
Alimentazione aria di comando
external, Internal
Attacco comando scarico 82/84
Not recorded, Selectively:, Recorded
Larghezza di costruzione (mm)
26
Tempo di commutazione on (ms)
20
Caduta di tensione sensore (V)
<= 2 V
Indicatore di stato del rumore
LED
Tempo di commutazione off (ms)
54
Oscillazioni di tensione ammesse
± 10 %
Funzione elemento di commutazione
NC contact
Azionamento con assistenza manuale
Ratcheting, Covered, tentative
Valore caratteristico della bobina
24 V DC: 1,6 W
Livello di pressione sonora (dB(A))
85
Corrente di uscita max. sensore (mA)
200
Display della condizione del segnale
LED
Tensione di esercizio nominale DC (V)
24
Attacco comando aria di supporto 12/14
Connection plate Size 26 mm to ISO 15407-2
Classe di resistenza alla corrosione KBK
0 - No corrosion stressing
Interrogazione posizione di commutazione
Idle position with sensor
Resistenza al corto circuito del sensore
Cycling
Protezione inversione di polarità sensore
for all electrical connections
Frequenza di commutazione max. sensore (Hz)
5.000
Informazioni su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Campo di tensione di esercizio DC sensore (V)
10 to 30
Resistenza alla tensione di sovratensione (kV)
2,5
Coppia di serraggio max. fissaggio valvola (Nm)
1.8 to 2.2
Impulso di prova positivo max. a segnale 0 (µs)
1.200
Valvola - tempo di commutazione sensore off (ms)
11
Impulso di test negativo max. per segnale 1 (µs)
1.100
Certificato CE (vedi dichiarazione di conformità)
to EU EMC directive
Valvola di flusso collegata pneumaticamente (l/min)
1.100
Valvola di flusso, piastra di attacco singola (l/min)
1.200
Portata nominale standard (normalizzata a DIN 1343) (l/min)
1.100
Valvola di flusso collegata pneumaticamente, flusso ottimizzato (l/min)
1.350
