Posizione di montaggio
beliebig, vorzugsweise liegend (Anzeigeelemente nach oben) Wird das Ventil bewegt, muss es quer zur Bewegungsrichtung montiert sein
Mezzo operativo
Compressed air to ISO 8573-1:2010 [6:4:4]
Direzione flusso
Not reversible
Display di stato
LED yellow = PL (Power Load), LED green = Power, LED red = error
Tipo di fissaggio
With throughway bores, With Accessories
Materiale custodia
Aluminium wrought alloy, anodized
Materiale coperchio
PA reinforced
Tipo di azionamento
Electrical
Colore degli attacchi
Connection 2 Blue, Connection 4 Black
Design uscita digitale
No galvanic separation, acc. to IEC 61131-2, Positive logic (PNP), Short circuit proof, Backwards feed without deterioration
Funzione della valvola

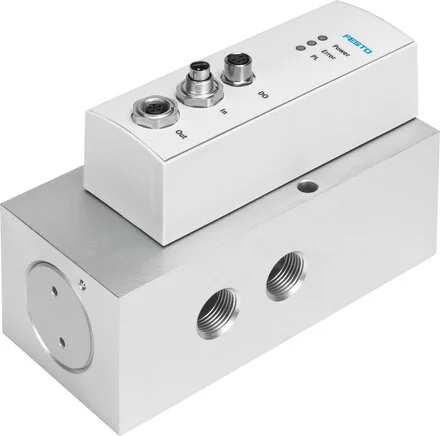

5/3-way proportional control valve, closed
Interfaccia di comando
Digital, Closing resistance integrated, CAN bus with Festo protocol
Categoria di protezione
IP65, In mounted condition
Larghezza nominale (mm)
10
Modalità di ripristino
Spring magnetic
Temperatura ambiente Ex
0°C <= Ta <= +50°C
Configurazione costruzione
Piston pusher, With Integrated pressure sensors
Informazioni sul materiale
RoHs compliant
Temperatura ambiente (°C)
0 to 50
Design uscita tensione 24 V
No galvanic separation, Positive logic (PNP), Short circuit proof, Backwards feed without deterioration
Risoluzione pressione (bar)
0,01
Temperatura del mezzo (°C)
0 to 50
Pressione di esercizio (bar)
0 to 10
Flusso nominale normale (l/min)
2.000
Potenza assorbita max. logica (A)
0,15
Campo di tensione di carico DC (V)
18 to 30
Tensione di carico nominale DC (V)
24
Campo di tensione di esercizio DC (V)
18 to 30
Corrente di uscita digitale max. (mA)
500
Pressione di esercizio nominale (bar)
6
Tensione di esercizio nominale DC (V)
24
Attacco elettrico: interfaccia fieldbus
M8, 4 pin, socket / container / ….
Classe di resistenza alla corrosione KBK
1 - low corrosion stress
Tensione di alimentazione uscita digitale
24 V load voltage
Potenza assorbita max. attuatore valvola (A)
1,2
Tensione di alimentazione, uscita di tensione
24 V load voltage
Tipo di protezione Ex contro l'accensione gas
Ex nA IIC T5 X Gc
Certificato CE (vedi dichiarazione di conformità)
to EU EMC directive, to EU EX protection directive (ATEX)
Marcatura UKCA (vedere dichiarazione di conformità)
Oiled operation not possible
Pressione di esercizio posizionamento / fermo morbido (bar)
4 to 8
