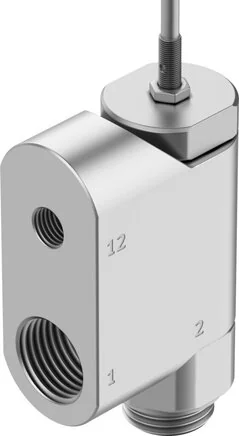

Posizione di montaggio
arbitrary
Ruotabile
360 deg/no permanent tilt permitted
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Mezzo di comando
Compressed air to ISO 8573-1:2010 [7:4:4]
Tipo di fissaggio
with male thread
Nota sul materiale
RoHs compliant
Principio di misura
Inductive
Tipo di azionamento
pneumatic
Materiale guarnizioni
TPE-U(PU)
Funzione della valvola
2/2 closed monostable
Conformità LABS (PWIS)
VDMA24364-Zone III
Materiale bullone banjo
Aluminium wrought alloy
Modalità di ripristino
Mechanical spring
Caratteristiche speciali
resistant to welding spatter
Materiale dado di blocco
High-alloyed stainless steels
Materiale manicotto cavo
PVC
Funzione di sfogo manuale
tentative
Materiale attacco rotante
Aluminium wrought alloy
Attacco aria di comando 12
G1/8
Campo pneumatico off (MPa)
0,04
Materiale supporto sensore
High-alloyed stainless steels
Pressione di attacco (MPa)
0,15 to 0,4
Pressione di comando (MPa)
0,2 to 1
Temperatura ambiente (°C)
-5 to 60
Pressione di distacco (MPa)
0,05 to 0,2
Temperatura del mezzo (°C)
-5 to 60
Materiale del dado zigrinato
Alu-Knetlegierung
Pressione di esercizio (MPa)
0,05 to 1
Alimentazione aria di comando
external
Attacco elettrico 1, funzione
Schaltausgang
Tempo di commutazione on (ms)
14
Caduta di tensione sensore (V)
3
Tempo di commutazione off (ms)
25
Selezione funzione aggiuntiva 2
manuelle Entlüftung
Coppia di serraggio nominale (Nm)
10
Funzione elemento di commutazione
NC contact
Azionamento con assistenza manuale
Ratcheting
Materiale della vite di regolazione
High-alloyed stainless steels
Tipo guarnizione su perno filettato
gasket
Corrente di uscita max. sensore (mA)
200
Nota su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Tensione di esercizio nominale DC (V)
24
Attacco elettrico 1, pin / filo occupato
3
Classe di resistenza alla corrosione KBK
2 - moderate corrosion stress
Interrogazione posizione di commutazione
Idle position with sensor
Resistenza al corto circuito del sensore
yes
Attacco elettrico 1, numero di pin / fili
3
Attacco elettrico 1, tipo di collegamento
Cable with plug
Protezione inversione di polarità sensore
for all electrical connections
Attacco elettrico 1, schema di collegamento
991155
Campo di tensione di esercizio DC sensore (V)
10 to 30
Attacco elettrico 1, tecnologia di collegamento
M8x1, A coded to EN 61076-2-104
Certificato CE (vedi dichiarazione di conformità)
nach EU-RoHS-Richtlinie
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK RoHS Vorschriften
Tolleranza rispetto alla coppia di serraggio nominale
± 20 %
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Coppia di azionamento ammissibile disco di regolazione (Nm)
2
Portata nominale in direzione di controllo normalizzata secondo ISO 8778
290 to 410
Portata nominale in direzione di strozzamento normalizzata secondo ISO 8778
360
Flusso normale in direzione di controllo 0.6->0 MPa (6->0 bar, 87->0 psi) secondo ISO 8778
620 to 740
Flusso normale in direzione di strozzamento 0.6->0 MPa (6->0 bar, 87->0 psi) secondo ISO 8778
650
