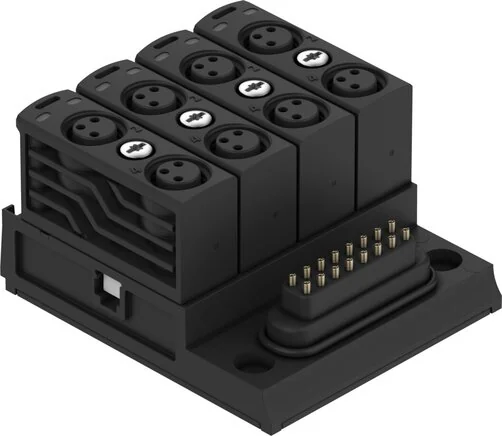

Nota sul materiale
RoHs compliant
Dimensioni W x L x H
41,8 mm x 49,0 mm x 27,2 mm
Livello interruttore
Signal 1: >= 11 V
Lunghezza linea max.
30 m Eingänge
Resistenza agli urti
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Categoria di protezione
IP65
Conformità LABS (PWIS)
VDMA24364-B2-L
Materiale custodia spina
PA
Materiale della pellicola
Polyester
Categoria di sovratensione
II
Temperatura ambiente (°C)
-5 to 50
Resistenza all'oscillazione
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Attacco elettrico 1, funzione
Digital input
Ingressi curve caratteristiche
acc. to EN 61131-2
Altitudine nominale di utilizzo
<= 2000 m NHN
Ingressi logica di commutazione
NPN (minus-switching)
Temperatura del cuscinetto (°C)
-20 to 70
Coppia di serraggio max. tappo (Nm)
0,6
Tempo di antirimbalzo ingresso (ms)
3
Diagnostica per comunicazione interna
Kurzschluss/Überlast Power OUT PL
Attacco elettrico 1, tipo di fissaggio
Screw lock
Attacco elettrico 1, pin / filo occupato
24
Classe di resistenza alla corrosione KBK
1 - low corrosion stress
Attacco elettrico 1, numero di pin / fili
3
Attacco elettrico 1, tipo di collegamento
socket / container / ….
Informazioni sulla categoria di protezione
In mounted condition
Attacco elettrico 1, schema di collegamento
991871
Caduta di tensione alimentazione sensore (V)
1
Attacco elettrico 1, coppia di serraggio (Nm)
0,7
Isolamento elettrico degli ingressi tra canali
no
Tamponamento per interruzione di corrente (ms)
10
Fluttuazione di tensione ammissibile del carico
± 10 %
Corrente cumulativa max. ingressi per modulo (A)
0,2
Certificato CE (vedi dichiarazione di conformità)
nach EU-RoHS-Richtlinie
Protezione fusibile degli ingressi (corto circuito)
Internal electronic fuse Per module
Oscillazioni di tensione ammesse elettronica/sensori
± 25 %
Tensione di esercizio nominale DC elettronica / sensore (V)
24
Comportamento dopo la fine del sovraccarico dell'alimentazione del sensore
Automatische Wiederkehr (default)
Potenza assorbita intrinseca alla tensione di esercizio elettronica/sensori
typisch 4 mA
