Tipo di fissaggio
With Throughway bore for screws M3
Designazione linea
Without sign holder
Materiale custodia
TPE-U(PUR)
Configurazione cavo
8x0,25, Shielded
Conforme a standard
DIN 47100, EN 61076-2-101
Funzioni aggiuntive
Distribution of the analogue inputs and outputs of a proportional pressure regulator valve
Tipo di distributore
1 to 2
Materiale blocco vite
brass, nickel-plated
Categoria di protezione
IP67
Materiale contatti spina
brass, Nickel and gold plated
Materiale manicotto cavo
TPE-U(PUR)
Configurazione costruzione

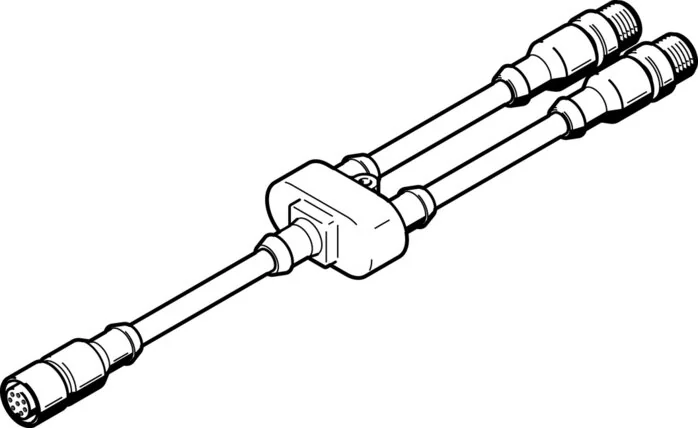

Y-distributor with cable both sides
Informazioni sul materiale
halogen free, RoHs compliant
Temperatura ambiente (°C)
-25 to 80
Attacco elettrico 1, design
round
Attacco elettrico 2, design
round
Attacco elettrico 3, design
round
Tolleranza, diametro cavo 1
± 0,2 mm
Tolleranza, diametro cavo 2
± 0,2 mm
Materiale manicotto isolante
PP
Attacco elettrico 1, funzione
Field device screen
Attacco elettrico 2, funzione
Control screen
Attacco elettrico 3, funzione
Control screen
Attacco elettrico 1, uscita cavo
straight
Attacco elettrico 2, uscita cavo
straight
Attacco elettrico 3, uscita cavo
straight
Conduttore - sezione nominale (mm²)
0,25
Campo di tensione di esercizio AC (V)
0 to 30
Campo di tensione di esercizio DC (V)
0 to 30
Attacco elettrico 1, tipo di fissaggio
Screw lock
Attacco elettrico 2, tipo di fissaggio
Screw lock
Attacco elettrico 3, tipo di fissaggio
Screw lock
Attacco elettrico 1, pin / filo occupato
5
Attacco elettrico 2, pin / filo occupato
4
Attacco elettrico 3, pin / filo occupato
3
Classe di resistenza alla corrosione KBK
2 - moderate corrosion stress
Attacco elettrico 1, numero di pin / fili
8
Attacco elettrico 1, tipo di collegamento
socket / container / ….
Attacco elettrico 2, numero di pin / fili
4
Attacco elettrico 2, tipo di collegamento
Plug
Attacco elettrico 3, numero di pin / fili
4
Attacco elettrico 3, tipo di collegamento
Plug
Informazioni sulla categoria di protezione
In mounted condition
Capacità di trasporto corrente a 40°C (A)
2
Resistenza alla tensione di sovratensione (kV)
0,8
Attacco elettrico 1, tecnologia di collegamento
M12x1 A coded to EN 61076-2-101
Attacco elettrico 2, tecnologia di collegamento
M12x1 A coded to EN 61076-2-101
Attacco elettrico 3, tecnologia di collegamento
M12x1 A coded to EN 61076-2-101
Raggio di curvatura 1, posa fissa del cavo (mm)
>= 33 mm
Raggio di curvatura 2, posa fissa del cavo (mm)
>= 33 mm
Raggio di curvatura minimo per uso mobile 1 (mm)
>= 66 mm
Raggio di curvatura minimo per uso mobile 2 (mm)
>= 66 mm
Certificato CE (vedi dichiarazione di conformità)
to EU EMC directive
Temperatura ambiente per posa cavi in movimento (°C)
-5 to 80
