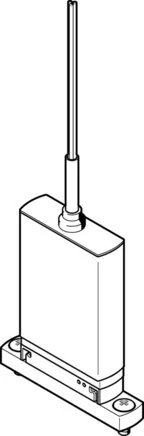

Posizione di montaggio
arbitrary
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Direzione flusso
Not reversible
Tipo di fissaggio
on connection plate
Materiale custodia
PPS-verstärkt
Nota sul materiale
RoHs compliant
Funzioni aggiuntive
Schutzabschaltung
Tipo di azionamento
Electrical
Attacco pneumatico 1
Connection plate
Attacco pneumatico 2
Connection plate
Dimensione passo (mm)
10,5
Materiale guarnizioni
HNBR
Funzione della valvola
2/2 closed monostable
Categoria di protezione
IP55
Conformità LABS (PWIS)
VDMA24364-B2-L
Modalità di ripristino
Pneumatic spring
Materiale manicotto cavo
PUR
Configurazione costruzione
Poppet valve without reset spring
Temperatura ambiente (°C)
-5 to 60
Temperatura del mezzo (°C)
-5 to 60
Pressione di esercizio (MPa)
0,05 to 0,6
Larghezza di costruzione (mm)
10
Oscillazioni di tensione ammesse
± 10 %
Temperatura del cuscinetto (°C)
-20 to 50
Azionamento con assistenza manuale
None
Protezione inversione di polarità
for operating voltage
Valore caratteristico della bobina
24 V DC: Low current phase 3.2 W, high current phase 14,5 W
Frequenza di commutazione max. (Hz)
500
Nota su mezzo operativo e di comando
Oiled operation not possible
Tolleranza tempo di commutazione off
-0,6
Campo di tensione di esercizio DC (V)
21.6 to 26.4
Limiti temperatura ambiente e del mezzo
in Abhängigkeit von der Schaltfrequenz (siehe Diagramm)
Tolleranza tempo di commutazione on (%)
±15
Classe di resistenza alla corrosione KBK
2 - moderate corrosion stress
Intervallo del segnale di trigger DC (V)
3 to 30
Coppia di serraggio max. fissaggio valvola (Nm)
0,7
Certificato CE (vedi dichiarazione di conformità)
nach EU-RoHS-Richtlinie
Temperatura superficiale ammissibile magnete (°C)
120
Portata nominale standard (normalizzata a DIN 1343)
160
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK RoHS Vorschriften
Tempo di commutazione On 0.4 MPa (4 bar, 58 psi) e 24 V a nuovo (ms)
1,2
Tempo di commutazione On 0.6 MPa (6 bar, 87 psi) e 24 V a nuovo (ms)
1,30
Tempo di commutazione Off 0.4 MPa (4 bar, 58 psi) e 24 V a nuovo (ms)
0,6
Tempo di commutazione Off 0.6 MPa (6 bar, 87 psi) e 24 V a nuovo (ms)
0,60
Tempo di commutazione On 0.05 MPa (0.5 bar, 7.25 psi) e 24 V a nuovo (ms)
1,0
Tempo di commutazione Off 0.05 MPa (0.5 bar, 7.25 psi) e 24 V a nuovo (ms)
0,8
