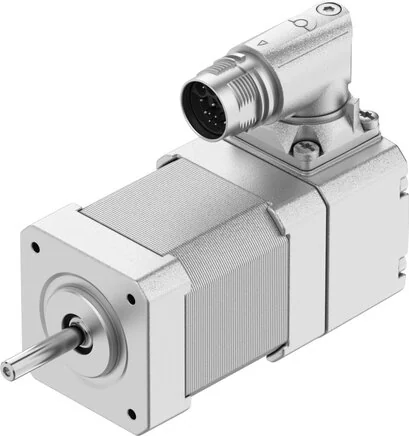

Posizione di montaggio
arbitrary
Permesso
c UL us - Recognized (OL)
Flangia di misura
200 x 200 x 15 mm, Stahl
Umidità relativa
Not condensing
Nota sul materiale
RoHs compliant
Conforme a standard
IEC 60034
Resistenza agli urti
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
MTTF, parte componente
106 Jahre, Rotorlagegeber
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-Zone III
Numero di coppie polari
50
Resistenza termica (K/W)
2
Velocità meccanica max.
9.000
Altezza di setup max. (m)
4.000
Temperatura ambiente (°C)
-15 to 40
Organismo di certificazione
UL E342973
Resistenza all'oscillazione
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Coppia di tenuta motore (Nm)
0,63
Costante di tensione di fase
10,6
Codice interfaccia motore out
42A
Tolleranza angolo di passo (%)
±5
Costante di tempo termica (min)
16
Induttanza avvolgimento di fase
0,80
Prestazioni nominali motore (W)
56
Trasduttore di posizione rotore
Encoder absolut single turn
Velocità di rotazione nominale
1000
Corrente nominale del motore (A)
3,4
Costante di tempo elettrica (ms)
1,3
Temperatura del cuscinetto (°C)
-20 to 70
Classe termica secondo EN 60034-1
B
Tipo di motore secondo EN 60034-7
IM V3
Momento d'inerzia totale in uscita
0,082
Resistenza avvolgimento fase (Ohm)
0,60
Angolo di passo a passo intero (°)
1,8
Temperatura avvolgimento max. (°C)
130
Classe di misura secondo DIN 60034-1
S1
Tensione di esercizio nominale DC (V)
48
Carico radiale ammesso sull'albero (N)
28
Corrente di stazionamento continua (A)
3,7
Classe di resistenza alla corrosione KBK
0 - No corrosion stressing
Attacco elettrico 1, numero di pin / fili
12
Attacco elettrico 1, tipo di collegamento
Hybrid plug
Carico assiale ammissibile sull'albero (N)
10
Informazioni sulla categoria di protezione
IP65 für Motorgehäuse inklusive Anschlusstechnik
Attacco elettrico 1, schema di collegamento
997532
Interfaccia trasduttore di posizione rotore
BiSS-C
Induttanza trasversale avvolgimento Lq (fase)
0,8
Attacco elettrico 1, tecnologia di collegamento
M17x0,75
Induttanza longitudinale avvolgimento Ld (fase)
1,45
Risoluzione trasduttore di posizione rotore (Bit)
16
Certificato CE (vedi dichiarazione di conformità)
nach EU-RoHS-Richtlinie
Principio di misura trasduttore di posizione rotore
Magnetic
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK RoHS Vorschriften
Sensore di posizione rotore, designazione produttore
Festo iC-MHM
Sensore di posizione rotore, giri rilevabili assoluti
1
Sensore di posizione rotore, tensione di esercizio DC (V)
5
Sensore di posizione rotore, valori di posizione per giro
65536
Periodi seno/coseno per giro trasduttore di posizione rotore
2
Sensore di posizione rotore, campo di tensione di esercizio DC (V)
4,75 to 5,25
Sensore di posizione rotore, precisione del sistema di misurazione dell'angolo
-540 to 540
