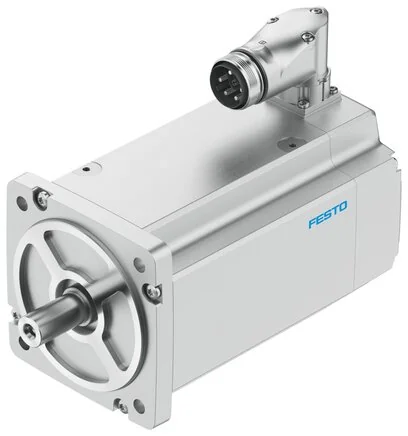

Posizione di montaggio
arbitrary
Permesso
c UL us - Recognized (OL)
Coppia di scatto
<1,0% vom Spitzendrehmoment
Flangia di misura
450 x 450 x 30 mm, Stahl
Nota sul materiale
RoHs compliant
Conforme a standard
IEC 60034
Resistenza agli urti
15 g/11 ms nach EN 60068-2-27
Accelerazione angolare
100000
MTTF, parte componente
190 Jahre, Rotorlagegeber
Categoria di protezione
IP21
Conformità LABS (PWIS)
VDMA24364-Zone III
Costante coppia a riposo
1,54
Monitoraggio temperatura
Digitale Motortemperaturübertragung per EnDat 2.2
Resistenza termica (K/W)
0,46
Velocità meccanica max.
10.000
Altezza di setup max. (m)
4.000
Qualità di bilanciamento
G 2,5
Temperatura ambiente (°C)
-15 to 40
Organismo di certificazione
UL E342973
Resistenza all'oscillazione
according to EN 60068-2-6
Codice interfaccia motore out
150A
Costante di tensione fase-fase
92,9
Costante di tempo termica (min)
45
Prestazioni nominali motore (W)
4948
Trasduttore di posizione rotore
Encoder absolut single turn
Velocità di rotazione nominale
3500
Corrente nominale del motore (A)
10,2
Costante di tempo elettrica (ms)
15,6
Temperatura del cuscinetto (°C)
-20 to 70
Classe termica secondo EN 60034-1
F
Tipo di commutazione avvolgimento
Star internal
Tipo di motore secondo EN 60034-7
IM V3
Momento d'inerzia totale in uscita
38,7
Induttività avvolgimento fase-fase
3,3
Temperatura avvolgimento max. (°C)
155
Classe di misura secondo DIN 60034-1
S1
Tensione di esercizio nominale DC (V)
680
Carico radiale ammesso sull'albero (N)
1085
Corrente di stazionamento continua (A)
24
Resistenza avvolgimento fase-fase (Ohm)
0,211
Classe di resistenza alla corrosione KBK
0 - No corrosion stressing
Attacco elettrico 1, numero di pin / fili
15
Attacco elettrico 1, tipo di collegamento
Hybrid plug
Carico assiale ammissibile sull'albero (N)
217
Informazioni sulla categoria di protezione
IP67 für Motorgehäuse inklusive Anschlusstechnik
Attacco elettrico 1, schema di collegamento
997380
Interfaccia trasduttore di posizione rotore
EnDat 22
Durata del cuscinetto in condizioni nominali
20.000
Induttanza trasversale avvolgimento Lq (fase)
1,65
Attacco elettrico 1, tecnologia di collegamento
M40x1
Induttanza longitudinale avvolgimento Ld (fase)
1,65
Risoluzione trasduttore di posizione rotore (Bit)
19
Certificato CE (vedi dichiarazione di conformità)
nach EU-RoHS-Richtlinie
Principio di misura trasduttore di posizione rotore
Inductive
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK Vorschriften für elektrische Betriebsmittel
Sensore di posizione rotore, designazione produttore
ECI 1319
Sensore di posizione rotore, giri rilevabili assoluti
1
Sensore di posizione rotore, tensione di esercizio DC (V)
5
Sensore di posizione rotore, valori di posizione per giro
524288
Sensore di posizione rotore, campo di tensione di esercizio DC (V)
3,6 to 14
Concentricità, coassialità, oscillazione assiale secondo DIN SPEC 42955
N
Sensore di posizione rotore, precisione del sistema di misurazione dell'angolo
-65 to 65
