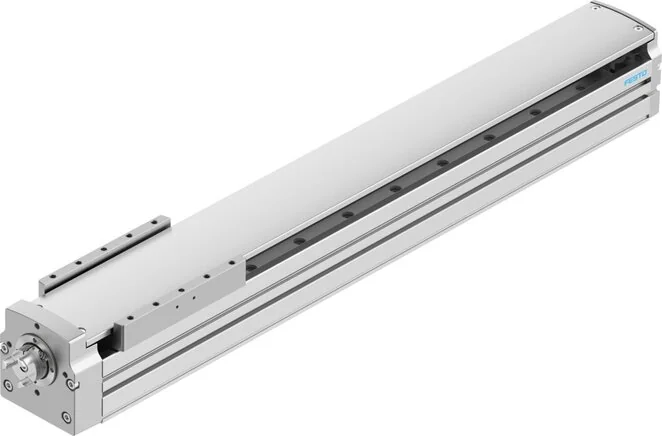

Festo - ELGT-BS-90-500-10P-8124409 - Asse mandrino

SKU: festo-elgt-bs-90-500-10p-8124409

Sfoglia tutti i ricambi
Festo - ELGT-BS-90-500-10P-8124409 - Asse mandrino

2198,12 €1801,74 € (IVA esclusa)

Disponibile su ordinazione – confermeremo la data di consegna disponibile più vicina entro 1 giorno lavorativo dall'ordine

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

2198,12 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
ball guide
Dimensione
90
Tipo di motore
Servo motor
Velocità max.
3000
Tipo di mandrino
Ball screw
Forza max. Fy (N)
4710
Forza max. Fz (N)
5600
Accelerazione max.
15
Materiale carrello
Aluminium-Knetlegierung, eloxiert
Nota sul materiale
RoHs compliant
Passo del mandrino
10
Ripetibilità (mm)
±0.02
Coppia max. Mx (Nm)
65
Coppia max. My (Nm)
51
Coppia max. Mz (Nm)
51
Gioco di inversione
150
Inerzia di massa JO
0,1252
Tempo di accensione
100%
Corsa di lavoro (mm)
500
Velocità max. (m/s)
0,5
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Riserva di corsa (mm)
0
Massa in movimento (g)
1628
Materiale del mandrino
Steel
Categoria di protezione
IP20
Conformità LABS (PWIS)
VDMA24364-Zone III
Costante di avanzamento
10
Materiale carrello guida
Steel
Configurazione costruzione
mit Kugelumlaufspindel
Diametro del mandrino (mm)
16
Momento secondo di area Iy
631.000
Momento secondo di area Iz
1.948.000
Temperatura ambiente (°C)
0 to 50
Codice interfaccia attuatore
T46
Materiale coperchio attuatore
Aluminium-Druckguss, lackiert
Materiale del dado del mandrino
Steel
Momento d'inerzia torsionale To
151.000
Forza di avanzamento max. Fx (N)
1054
Peso di base a 0 mm di corsa (g)
4380
Forza di avanzamento continua (N)
1054
Flessione statica (carico a riposo)
0.1 % of the axis length
Materiale del coperchio di chiusura
Aluminium-Druckguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Inerzia di massa JH per metro di corsa
0,3453
Inerzia di massa JL per kg di carico utile
0,0253
Supplemento di peso per 10 mm di corsa (g)
104
Forza radiale max. sull'albero di azione (N)
290
Coppia a vuoto alla velocità di movimento minima (Nm)
0,08
Coppia a vuoto alla velocità di movimento massima (Nm)
0,3
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 6 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
17352
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
20631
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
239
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
188
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
188
EAN
4052568554798
Produttore
Festo
