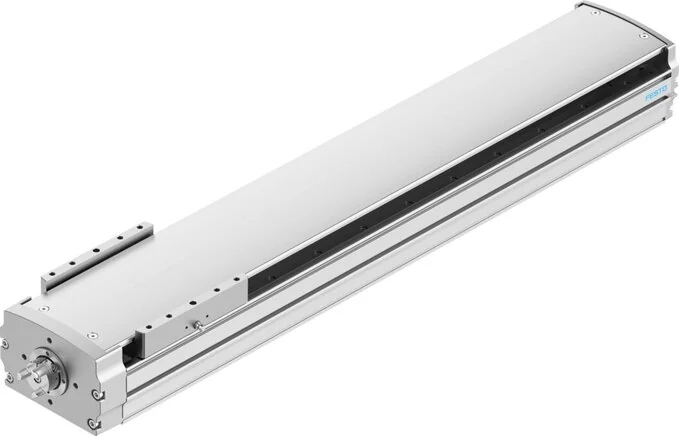

Festo - ELGT-BS-120-550-10P-8124456 - Asse mandrino

SKU: festo-elgt-bs-120-550-10p-8124456

Sfoglia tutti i ricambi
Festo - ELGT-BS-120-550-10P-8124456 - Asse mandrino

3755,76 €3078,49 € (IVA esclusa)

Disponibile su ordinazione – confermeremo la data di consegna disponibile più vicina entro 1 giorno lavorativo dall'ordine

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

3755,76 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
ball guide
Dimensione
120
Tipo di motore
Servo motor
Velocità max.
3000
Tipo di mandrino
Ball screw
Forza max. Fy (N)
6800
Forza max. Fz (N)
8090
Accelerazione max.
15
Materiale carrello
Aluminium-Knetlegierung, eloxiert
Nota sul materiale
RoHs compliant
Passo del mandrino
10
Ripetibilità (mm)
±0.02
Coppia max. Mx (Nm)
300
Coppia max. My (Nm)
310
Coppia max. Mz (Nm)
310
Gioco di inversione
150
Inerzia di massa JO
0,1306
Tempo di accensione
100%
Corsa di lavoro (mm)
550
Velocità max. (m/s)
0,5
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Riserva di corsa (mm)
0
Massa in movimento (g)
2019
Materiale del mandrino
Steel
Categoria di protezione
IP20
Conformità LABS (PWIS)
VDMA24364-Zone III
Costante di avanzamento
10
Materiale carrello guida
Steel
Configurazione costruzione
mit Kugelumlaufspindel
Diametro del mandrino (mm)
16
Momento secondo di area Iy
966.000
Momento secondo di area Iz
6.011.000
Temperatura ambiente (°C)
0 to 50
Codice interfaccia attuatore
T46
Materiale coperchio attuatore
Aluminium-Druckguss, lackiert
Materiale del dado del mandrino
Steel
Momento d'inerzia torsionale To
506.000
Forza di avanzamento max. Fx (N)
1265
Peso di base a 0 mm di corsa (g)
5259
Forza di avanzamento continua (N)
1265
Flessione statica (carico a riposo)
0.1 % of the axis length
Materiale del coperchio di chiusura
Aluminium-Druckguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Inerzia di massa JH per metro di corsa
0,3453
Inerzia di massa JL per kg di carico utile
0,0253
Supplemento di peso per 10 mm di corsa (g)
124
Forza radiale max. sull'albero di azione (N)
290
Coppia a vuoto alla velocità di movimento minima (Nm)
0,08
Coppia a vuoto alla velocità di movimento massima (Nm)
0,3
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 8 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
25051
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
29804
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
1105
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
1142
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
1142
EAN
4052568555115
Produttore
Festo
