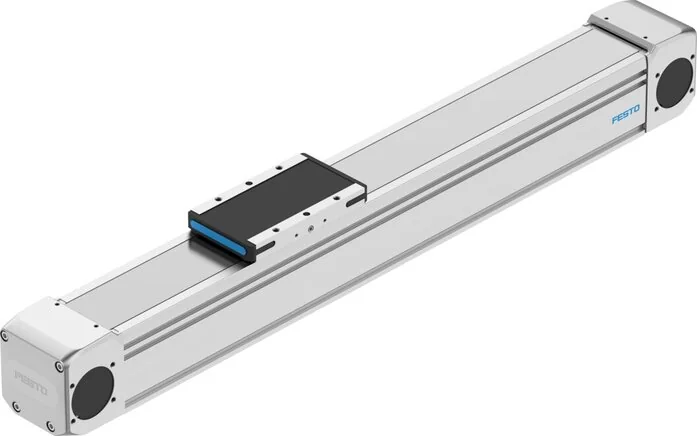

Festo - ELGD-TB-KF-80-1000-0H-PU2-8192359 - Asse a cinghia dentata

SKU: festo-elgd-tb-kf-80-1000-0h-pu2-8192359

Sfoglia tutti i ricambi
Festo - ELGD-TB-KF-80-1000-0H-PU2-8192359 - Asse a cinghia dentata

1649,21 €1351,81 € (IVA esclusa)

Disponibile su ordinazione – confermeremo la data di consegna disponibile più vicina entro 1 giorno lavorativo dall'ordine

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

1649,21 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
ball guide
Dimensione
80
Tipo di motore
Servo motor
Forza max. Fy (N)
4200
Forza max. Fz (N)
4200
Accelerazione max.
50
Materiale carrello
Aluminium wrought alloy
Nota sul materiale
RoHs compliant
Ripetibilità (mm)
±0,04
Coppia max. Mx (Nm)
106
Coppia max. My (Nm)
42
Coppia max. Mz (Nm)
42
Inerzia di massa JO
7,5216
Tempo di accensione
100%
Corsa di lavoro (mm)
1000
Velocità max. (m/s)
3
Materiale cinghia a V
Polyurethan mit Stahlcord
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Rilevamento posizione
For inductive sensors
Riserva di corsa (mm)
0
Massa in movimento (g)
1110
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-C1-L
Costante di avanzamento
135
Materiale carrello guida
Steel
Configurazione costruzione
mit Zahnriemen
Coppia attuatore max. (Nm)
17,2
Intervallo di manutenzione
Lifetime lubrication
Momento secondo di area Iy
1.213.000
Momento secondo di area Iz
2.052.000
Temperatura ambiente (°C)
0 to 60
Codice interfaccia attuatore
L48
Materiale nastro mascherante
High-alloyed stainless steels
Separazione cinghia a V (mm)
5
Coppia attuatore a vuoto (Nm)
1,2
Forza max. Fy totale asse (N)
2800
Forza max. Fz totale asse (N)
3500
Materiale coperchio attuatore
Aluminium-Kokillenguss, lackiert
Momento d'inerzia torsionale To
405.000
Forza di avanzamento max. Fx (N)
800
Momento max. Mx asse totale (Nm)
106
Momento max. My asse totale (Nm)
80
Momento max. Mz asse totale (Nm)
79
Peso di base a 0 mm di corsa (g)
4715
Temperatura del cuscinetto (°C)
60
Flessione statica (carico a riposo)
0.1 % of the axis length
Materiale del coperchio di chiusura
Aluminium-Kokillenguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
1,12563
Materiale della puleggia della cinghia
High-alloyed stainless steels
Diametro effettivo pignone attuatore (mm)
42,97
Inerzia di massa JL per kg di carico utile
4,6161
Supplemento di peso per 10 mm di corsa (g)
79
Energia d'impatto nelle posizioni finali (J)
0,00025
Resistenza allo spostamento a vuoto max. (N)
55,8
Principio di misura sistema di misura della corsa
Incremental
Distanza tra superficie scorrevole e centro guida (mm)
62
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 4 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
17576
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
17576
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
422
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
162
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
162
EAN
4052568645052
Produttore
Festo
