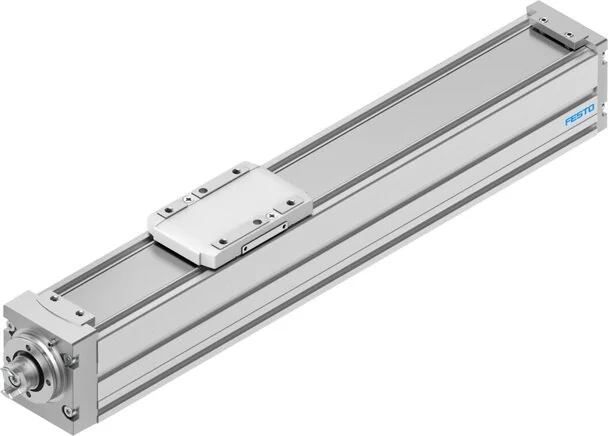

Posizione di montaggio
arbitrary
Tipo di motore
Servo motor
Tipo di mandrino
Ball screw drive
Materiale carrello
Aluminium die casting
Nota sul materiale
RoHs compliant
Inerzia di massa JO
0,0082
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Rilevamento posizione
For inductive sensors
Massa in movimento (g)
220
Materiale del mandrino
Steel
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-Zone III
Costante di avanzamento
10
Gioco di inversione (mm)
150
Materiale carrello guida
Steel
Configurazione costruzione
mit Kugelumlaufspindel
Diametro del mandrino (mm)
10
Intervallo di manutenzione
Lifetime lubrication
Momento secondo di area Iy
140.000
Momento secondo di area Iz
170.000
Temperatura ambiente (°C)
0 to 50
Codice interfaccia attuatore
V32
Materiale nastro mascherante
High-alloyed stainless steels
Forza max. Fy totale asse (N)
300
Forza max. Fz totale asse (N)
600
Materiale coperchio attuatore
Aluminium-Druckguss, lackiert
Materiale del dado del mandrino
Steel
Momento d'inerzia torsionale To
8.500
Forza di avanzamento max. Fx (N)
100
Momento max. Mx asse totale (Nm)
5,5
Momento max. My asse totale (Nm)
4,7
Momento max. Mz asse totale (Nm)
4,7
Temperatura del cuscinetto (°C)
60
Flessione statica (carico a riposo)
0.1 % of the axis length
Materiale del coperchio di chiusura
Aluminium-Druckguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
0,05056
Energia d'impatto nelle posizioni finali
0,0005
Inerzia di massa JL per kg di carico utile
0,02533
Supplemento di peso per 10 mm di corsa (g)
36
Forza radiale max. sull'albero di azione (N)
180
Coppia a vuoto alla velocità di movimento minima (Nm)
0,032
Distanza tra superficie scorrevole e centro guida (mm)
42,8
Coppia a vuoto alla velocità di movimento massima (Nm)
0,12
Idoneità per la produzione di batterie agli ioni di litio
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 7 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
3240
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
3240
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
20
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
17
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
17
