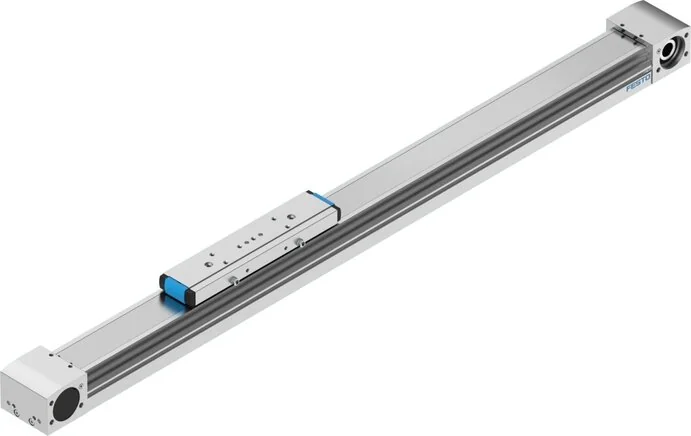

Festo - ELGA-TB-KF-70-600-0H-8041854 - Asse a cinghia dentata

SKU: festo-elga-tb-kf-70-600-0h-8041854

Festo - ELGA-TB-KF-70-600-0H-8041854 - Asse a cinghia dentata

2518,47 €2064,32 € (IVA esclusa)

Disponibile - pronto per la spedizione

Ordina ora per la spedizione entro 4-6 giorni lavorativi

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

2518,47 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
ball guide
Dimensione
70
Tipo di motore
Servo motor
Forza max. Fy (N)
1500
Forza max. Fz (N)
1850
Accelerazione max.
50
Materiale carrello
eloxiert
Nota sul materiale
RoHs compliant
Peso carrello (kg)
900
Ripetibilità (mm)
±0.08
Coppia max. Mx (Nm)
16
Coppia max. My (Nm)
132
Coppia max. Mz (Nm)
132
Inerzia di massa JO
2,43
Tempo di accensione
100%
Corsa di lavoro (mm)
600
Velocità max. (m/s)
5
Materiale cinghia a V
Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
Materiale del profilo
eloxiert
Riserva di corsa (mm)
0
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-Zone III
Costante di avanzamento
90
Materiale carrello guida
Stainless steel
Configurazione costruzione
mit Zahnriemen
Coppia attuatore max. (Nm)
5,02
Momento secondo di area Iy
146.050
Momento secondo di area Iz
459.290
Temperatura ambiente (°C)
-10 to 60
Materiale nastro mascherante
Rust-free stainless steel band
Separazione cinghia a V (mm)
3
Coppia attuatore a vuoto (Nm)
0,6
Forza max. Fy totale asse (N)
1500
Forza max. Fz totale asse (N)
1850
Materiale coperchio attuatore
eloxiert
Peso aggiuntivo carrello (kg)
740
Momento d'inerzia torsionale To
103.880
Forza di avanzamento max. Fx (N)
350
Momento max. Mx asse totale (Nm)
16
Momento max. My asse totale (Nm)
132
Momento max. Mz asse totale (Nm)
132
Peso di base a 0 mm di corsa (kg)
2970
Flessione statica (carico a riposo)
0.1 % of the axis length
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Materiale corpo serraggio cinghia a V
Cast stainless steel
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
0,19
Materiale della puleggia della cinghia
High-alloyed stainless steels
Diametro effettivo pignone attuatore (mm)
28,65
Inerzia di massa JL per kg di carico utile
2,05
Inerzia di massa JW per carrelli aggiuntivi
1,86
Supplemento di peso per 10 mm di corsa (kg)
39
Resistenza allo spostamento a vuoto max. (N)
41,9
Principio di misura sistema di misura della corsa
Incremental
Distanza tra superficie scorrevole e centro guida (mm)
37
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
5520
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
6808
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
59
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
486
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
486
EAN
4052568286545
Produttore
Festo
