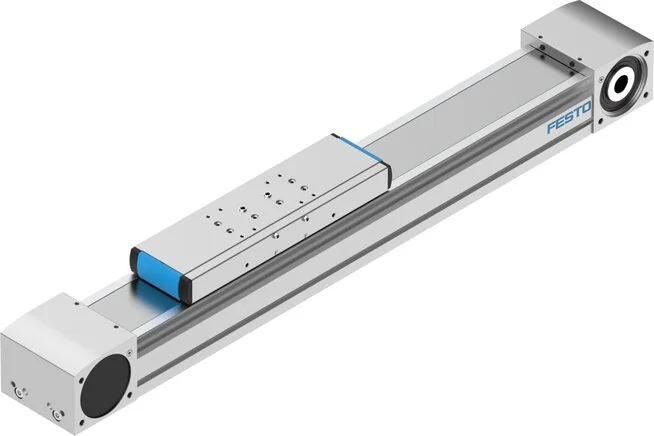

Festo - ELGA-TB-KF-120-400-0H-8041864 - Asse a cinghia dentata

SKU: festo-elga-tb-kf-120-400-0h-8041864

Festo - ELGA-TB-KF-120-400-0H-8041864 - Asse a cinghia dentata

3824,64 €3134,95 € (IVA esclusa)

Disponibile - pronto per la spedizione

Ordina ora per la spedizione entro 4-6 giorni lavorativi

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

3824,64 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
ball guide
Dimensione
120
Tipo di motore
Servo motor
Forza max. Fy (N)
5500
Forza max. Fz (N)
6890
Accelerazione max.
50
Materiale carrello
eloxiert
Nota sul materiale
RoHs compliant
Peso carrello (kg)
4.190
Ripetibilità (mm)
±0.08
Coppia max. Mx (Nm)
104
Coppia max. My (Nm)
680
Coppia max. Mz (Nm)
680
Inerzia di massa JO
40,99
Tempo di accensione
100%
Corsa di lavoro (mm)
400
Velocità max. (m/s)
5
Materiale cinghia a V
Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
Materiale del profilo
eloxiert
Riserva di corsa (mm)
0
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-Zone III
Costante di avanzamento
165
Materiale carrello guida
Quenched and tempered steel
Corrotect beschichtet
Configurazione costruzione
mit Zahnriemen
Coppia attuatore max. (Nm)
34,1
Momento secondo di area Iy
1.264.580
Momento secondo di area Iz
4.365.790
Temperatura ambiente (°C)
-10 to 60
Materiale nastro mascherante
Rust-free stainless steel band
Separazione cinghia a V (mm)
5
Coppia attuatore a vuoto (Nm)
2,8
Forza max. Fy totale asse (N)
5500
Forza max. Fz totale asse (N)
6890
Materiale coperchio attuatore
eloxiert
Peso aggiuntivo carrello (kg)
3.240
Momento d'inerzia torsionale To
435.680
Forza di avanzamento max. Fx (N)
1300
Momento max. Mx asse totale (Nm)
104
Momento max. My asse totale (Nm)
680
Momento max. Mz asse totale (Nm)
680
Peso di base a 0 mm di corsa (kg)
15680
Flessione statica (carico a riposo)
0.1 % of the axis length
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Materiale corpo serraggio cinghia a V
Cast stainless steel
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
2,15
Materiale della puleggia della cinghia
High-alloyed stainless steels
Diametro effettivo pignone attuatore (mm)
52,52
Inerzia di massa JL per kg di carico utile
6,9
Inerzia di massa JW per carrelli aggiuntivi
28,91
Supplemento di peso per 10 mm di corsa (kg)
106
Resistenza allo spostamento a vuoto max. (N)
76,2
Principio di misura sistema di misura della corsa
Incremental
Distanza tra superficie scorrevole e centro guida (mm)
70
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
20240
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
25355
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
383
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
2502
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
2502
EAN
4052568286644
Produttore
Festo
