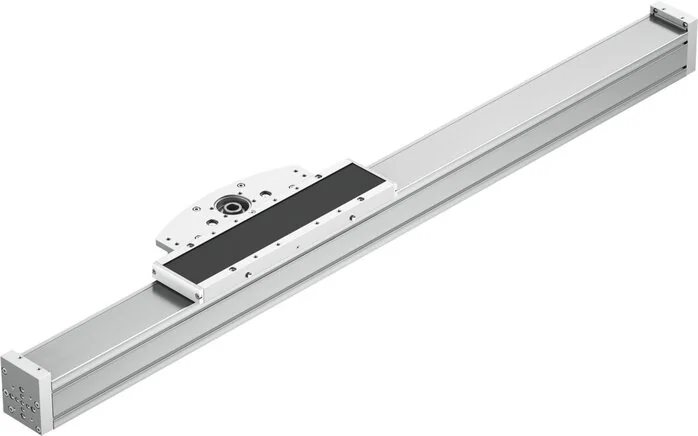

Festo - ELCC-TB-KF-70-800-0H-P0-CR-8082396 - Asse del braccio

SKU: festo-elcc-tb-kf-70-800-0h-p0-cr-8082396

Sfoglia tutti i ricambi
Festo - ELCC-TB-KF-70-800-0H-P0-CR-8082396 - Asse del braccio

3955,48 €3242,20 € (IVA esclusa)

Disponibile - pronto per la spedizione

Ordina ora per la spedizione entro 4-6 giorni lavorativi

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

3955,48 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
ball guide
Dimensione
70
Forza max. Fy (N)
9680
Forza max. Fz (N)
9406
Accelerazione max.
50
Materiale carrello
Aluminium-Guss, eloxiert
Materiale custodia
High-alloyed stainless steels
Nota sul materiale
RoHs compliant
Ripetibilità (mm)
±0.05
Coppia max. Mx (Nm)
104
Coppia max. My (Nm)
826
Coppia max. Mz (Nm)
797
Inerzia di massa JO
10,6
Corsa di lavoro (mm)
800
Velocità max. (m/s)
5
Materiale cinghia a V
Polychloroprene with glas cord and nylon covering
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Riserva di corsa (mm)
0
Categoria di protezione
IP20
Conformità LABS (PWIS)
VDMA24364-Zone III
Costante di avanzamento
96
Materiale carrello guida
Wälzlagerstahl, Corrotect beschichtet
Materiale testa attuatore
Aluminium-Knetlegierung, eloxiert
Configurazione costruzione
Elektromechanische Auslegerachse
Coppia attuatore max. (Nm)
10,4
Momento secondo di area Iy
959.740
Momento secondo di area Iz
928.740
Temperatura ambiente (°C)
-10 to 60
Separazione cinghia a V (mm)
3
Forza di avanzamento max. Fx (N)
600
Peso di base a 0 mm di corsa (g)
7960
Materiale del coperchio di chiusura
Aluminium-Knetlegierung, eloxiert
Materiale corpo serraggio cinghia a V
Aluminium-Knetlegierung, eloxiert
Durata di servizio di riferimento (km)
5000
Inerzia di massa JH per metro di corsa
14,7
Massa in movimento a 0 mm di corsa (g)
3210
Classe di resistenza alla corrosione KBK
0 - No corrosion stressing
Diametro effettivo pignone attuatore (mm)
30,558
Inerzia di massa JL per kg di carico utile
2,3
Supplemento di peso per 10 mm di corsa (g)
63
Supplemento massa movimentata per 10 mm di corsa (g)
63
Intervallo di lubrificazione sezione di scorrimento a seconda (km)
1.000
EAN
4052568447885
Produttore
Festo
