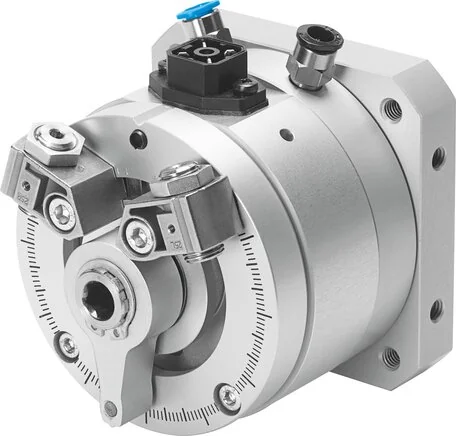

Smorzamento
elastische Dämpfungsringe/-platten beidseitig
Mezzo operativo
Compressed air to ISO 8573-1:2010 [6:4:4]
Segnale di uscita
Analogue
Tipo di fissaggio
with female thread
Materiale custodia
eloxiert
Materiale leva fermo
eloxiert
Materiale fermo fisso
Steel
Rilevamento posizione
mit Winkelmesssystem integriert
Forza assiale max. (N)
120
Forza radiale max. (N)
350
Categoria di protezione
acc. to IEC 60529
Conformità LABS (PWIS)
VDMA24364-B2-L
Linearità indipendente
0,0025
Materiale tubo cilindro
Aluminium wrought alloy
Risoluzione angolo (°)
0,1
Angolo di rotazione (°)
0 to 272
Materiale custodia spina
PA reinforced
Configurazione costruzione
Rotary vane
Materiale paletta rotativa
PET reinforced
Principio di funzionamento
double acting
Temperatura ambiente (°C)
60
Potenza assorbita max. (mA)
4
Velocità di movimento max.
2.000
Pressione di esercizio (MPa)
0,2 to 1
Ripetibilità posizionamento
± 0,3 deg
Velocità di movimento minima
50
Inerzia di massa max., verticale
0,12
Materiale albero di trasmissione
Nickel-plated steel
Oscillazioni di tensione ammesse
< 1 %
Tolleranza resistenza di attacco
20
Tensione di esercizio max. DC (V)
42
Inerzia di massa max., orizzontale
0,12
Materiale giunto sistema di misura
TPE-U(PU)
Posizione del punto di integrazione
arbitrary
Corrente consigliata del raschiatoio
1
Corsa di posizionamento più piccola
15 ° bei Soft Stop
Materiale sistema di misura custodia
eloxiert
Nota su mezzo operativo e di comando
Oiled operation not possible
Posizione integrazione fermo morbido
horizontal
Tensione di esercizio nominale DC (V)
10
Classe di resistenza alla corrosione KBK
0 - No corrosion stressing
Momento d'inerzia di massa minimo, verticale
0,006
Riduzione della corsa nelle posizioni finali
5 °
Ripetibilità posizione finale fermo morbido
< 0.2 deg
Coppia teorica a 0,6 MPa (6 bar, 87 psi) (Nm)
20
Energia d'impatto nelle posizioni finali (Nm)
0,1
Campo di impostazioni angolo di rotazione (°)
0 to 270
Momento d'inerzia di massa minimo, orizzontale
0,006
Ripetibilità posizione intermedia fermo morbido
± 2 deg
Principio di misura sistema di misura della corsa
Analogue
Resistenza all'urto continua DIN&EC 68 Parti 2-82
Tested to severity class 2
Certificato CE (vedi dichiarazione di conformità)
nach EU-RoHS-Richtlinie
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK RoHS Vorschriften
Attacco elettrico: sistema di misurazione del percorso
4 pin
Corrente max. della smerigliatrice a breve termine (mA)
10.000
Tempo di posizionamento tipico corsa corta, orizzontale
0,25/0,25 s
Tempo di posizionamento tipico corsa lunga, orizzontale
0,30/0,55 s
Resistenza all'oscillazione secondo DIN/IEC 68 Parte 2-6
Tested to severity class 2
Frequenza di rotazione max. a 0.6 MPa (6 bar, 87 psi) (Hz)
2
Pressione di esercizio posizionamento / fermo morbido (bar)
4 to 8
