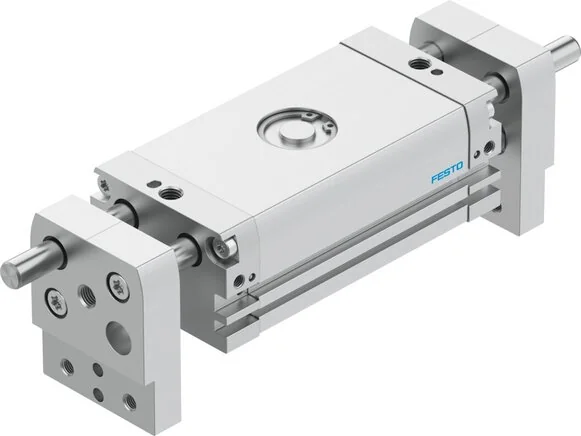

Posizione di montaggio
arbitrary
Smorzamento
elastische Dämpfungsringe/-platten beidseitig
Materiale viti
Zinc-plated steel
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Inerzia di massa
49,3 to 104,5
Tipo di fissaggio
With throughway bores
Materiale custodia
Aluminium-Knetlegierung, eloxiert
Nota sul materiale
RoHs compliant
Materiale coperchio
Aluminium-Knetlegierung, eloxiert
Rilevamento posizione
For proximity switch
Categoria di protezione
IP54
Conformità LABS (PWIS)
VDMA24364-B1/B2-L
Materiale ganasce pinza
Aluminium wrought alloy, anodised
Materiale ruota dentata
sintered bronze
Materiale stelo pistone
High-alloyed stainless steels
Ripetibilità pinze (mm)
0,03
Configurazione costruzione
Toothed rack/pinion
Intervallo di manutenzione
Lifetime lubrication
Principio di funzionamento
double acting
Simmetria rotazionale (mm)
0,2
Temperatura ambiente (°C)
-10 to 60
Materiale piastra terminale
Aluminium-Knetlegierung, eloxiert
Pressione di esercizio (MPa)
0,15 to 0,8
Materiale cappuccio coperchio
Aluminium-Knetlegierung, eloxiert
Precisione di scambio max. (mm)
0,2
Materiale - Guarnizione stantuffo
TPE-U(PU)
Materiale cremagliera ingranaggio
High-alloyed stainless steels
Corsa per ganascia della pinza (mm)
50
Frequenza di lavoro max. pinza (Hz)
1,5
Nota su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Classe di resistenza alla corrosione KBK
1 - low corrosion stress
Massa max. per dito di pinza esterno (g)
170
Gioco max. delle ganasce della pinza Sz (mm)
0,068
Forza max. sulle ganasce della pinza Fz statica (N)
280
Coppia max. sulle ganasce della pinza Mx statica (Nm)
5,0
Coppia max. sulle ganasce della pinza My statica (Nm)
5,0
Coppia max. sulle ganasce della pinza Mz statica (Nm)
5,0
Tempo di apertura minimo a 0.6 MPa (6 bar, 87 psi) (ms)
189
Tempo di chiusura minimo a 0.6 MPa (6 bar, 87 psi) (ms)
274
Gioco angolare max. delle ganasce della pinza Ax, Ay (°)
0,14
Forza di presa totale, apertura, 0.6MPa (6bar, 87 psi) (N)
316
Forza di presa totale, chiusura, 0.6MPa (6bar, 87 psi) (N)
238
Forza pinza per ganascia pinza, apertura, 0.6 MPa (6 bar, 87 psi) (N)
158
Forza pinza per ganascia pinza, chiusura, 0.6 MPa (6 bar, 87 psi) (N)
119
