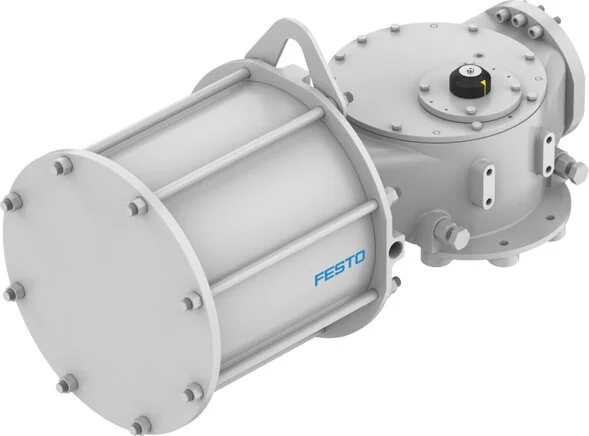

Posizione di montaggio
arbitrary
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:3:4]
Materiale pistone
ball graphite casting
Materiale custodia
ball graphite casting
Nota sul materiale
RoHs compliant
Materiale asta molla
Steel
Direzione di chiusura
Right closing
Funzione di sicurezza
Die Sicherheitsfunktion besteht darin, dass der Antrieb in die definierte Sicherheitsschaltstellung schaltet. Diese Schaltbewegung wird durch Belüftung der entsprechenden Druckkammer mit Druckluft erreicht. Der Wert des erzeugten Drehmoments hängt vo
Materiale della molla
spring steel
Categoria polvere ATEX
II 2D
Conformità LABS (PWIS)
VDMA24364-Zone III
Materiale stelo pistone
Steel
Materiale tubo cilindro
Steel
Schema foratura flangia
F1625
Temperatura ambiente Ex
-20°C <= Ta <= +80°C
Angolo di rotazione (°)
90
Materiale vite finecorsa
Steel
Configurazione costruzione
Joch kinematics
Pressione di scoppio (bar)
13,89
Principio di funzionamento
double acting
Temperatura ambiente (°C)
-20 to 80
Organismo di certificazione
TÜV Rheinland 968/FSP 2959.00/2025
Attacco standard al raccordo
ISO 5211
Pressione di esercizio (MPa)
0,3 to 0,46
Materiale ancoraggio a trazione
Steel
Profondità attacco albero (mm)
57
Dimensioni azionamento posizione
9500
Temperatura del cuscinetto (°C)
-20 to 60
Materiale del coperchio di chiusura
ball graphite casting
Nota su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Pressione di esercizio nominale (MPa)
0,463
Livello di integrità di sicurezza (SIL)
bis SIL 3 in einer redundanten Architektur
Attacco della valvola conforme a standard
VDI/VDE 3845 (NAMUR)
Campo regolabile posizione finale a 0° (°)
-5 to 5
Tipo di protezione Ex contro l'accensione gas
Ex h IIC T6 Gb
Approvazione protezione Ex al di fuori dell'UE
EPL Gb (GB)
Tipo di protezione Ex contro l'accensione polvere
Ex h IIIC T85°C Db
Certificato CE (vedi dichiarazione di conformità)
to EU EX protection directive (ATEX)
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK EX Vorschriften
Certificato per funzione di sicurezza secondo ISO 13849 e IEC 61508 (SIL)
bis SIL 3 in einer redundanten Architektur
Campo di regolazione posizione finale all'angolo di rotazione nominale (°)
-5 to 5
Punto di attacco per posizionatore e sensore di posizione conforme a standard
VDI/VDE 3845 size AA 3
Coppia rotativa per pressione di esercizio nominale e angolo di perno 0° (Nm)
7988,6
Coppia rotativa per pressione di esercizio nominale e angolo di perno 90° (Nm)
7988,6
Consumo d'aria a 0.6 MPa (6 bar, 87 psi) per ciclo 0°-angolo di rotazione nominale-0° (l)
408,8
