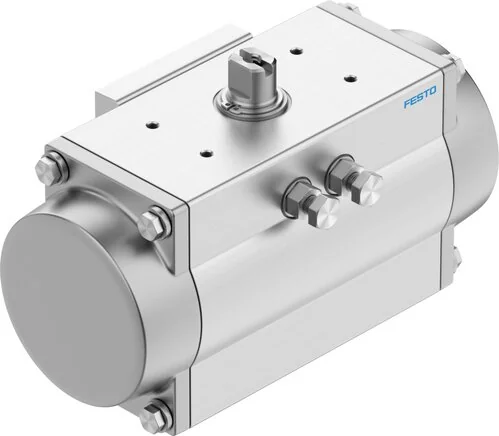

Posizione di montaggio
arbitrary
Materiale viti
High-alloyed stainless steels
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Materiale albero
Nickel-plated steel
Materiale pistone
Aluminium die casting
Materiale custodia
Anodised aluminium
Nota sul materiale
RoHs compliant
Materiale coperchio
Aluminium-Druckguss, beschichtet
Materiale linguetta
High-alloyed stainless steels
Direzione di chiusura
Right closing
Funzione di sicurezza
Die Sicherheitsfunktion besteht darin, dass der Antrieb bei ausgeschalteter Druckluft und entlüfteter Federkammer in die definierte Sicherheitsschaltstellung schaltet. Diese Schaltbewegung wird durch die Federkraft des Federpakets realisiert.
Materiale della molla
spring steel
Categoria polvere ATEX
II 2D
Conformità LABS (PWIS)
VDMA24364-B1/B2-L
Schema foratura flangia
F0507
Temperatura ambiente Ex
-20°C <= Ta <= +80°C
Angolo di rotazione (°)
90
Materiale del cuscinetto
POM
Classificazione marittima
see Certificate
Materiale piastra attacco
Aluminium-Knetlegierung, eloxiert
Configurazione costruzione
Toothed rack/pinion
Pressione di scoppio (bar)
24,00
Principio di funzionamento
single action
Temperatura ambiente (°C)
-20 to 80
Organismo di certificazione
TÜV Rheinland 968/V 1106.01/2023
Attacco standard al raccordo
ISO 5211
Pressione di esercizio (MPa)
0,2 to 0,8
Profondità attacco albero (mm)
16
Dimensioni azionamento posizione
60
Temperatura del cuscinetto (°C)
-20 to 60
Nota su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Pressione di esercizio nominale (MPa)
0,3
Tipo di dispositivo secondo VDMA 66413
Sicherheitsbauteil
Livello di integrità di sicurezza (SIL)
bis SIL 1 High Demand mode
Attacco della valvola conforme a standard
VDI/VDE 3845 (NAMUR)
Campo regolabile posizione finale a 0° (°)
-5 to 5
Tipo di protezione Ex contro l'accensione gas
Ex h IIC T4 Gb X
Approvazione protezione Ex al di fuori dell'UE
EPL Gb (GB)
Tipo di protezione Ex contro l'accensione polvere
Ex h IIIC T105°C Db X
Certificato CE (vedi dichiarazione di conformità)
to EU EX protection directive (ATEX)
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK EX Vorschriften
Coppia di ritorno molla a 90° angolo di rotazione (Nm)
22,1
Coppia della forza della molla a un angolo di rotazione 0° (Nm)
12,6
Certificato per funzione di sicurezza secondo ISO 13849 e IEC 61508 (SIL)
bis SIL 3 in einer redundanten Architektur
Campo di regolazione posizione finale all'angolo di rotazione nominale (°)
-5 to 5
Punto di attacco per posizionatore e sensore di posizione conforme a standard
VDI/VDE 3845 Size AA 1
Coppia rotativa per pressione di esercizio nominale e angolo di perno 0° (Nm)
22
Coppia rotativa per pressione di esercizio nominale e angolo di perno 90° (Nm)
12,5
Consumo d'aria a 0.6 MPa (6 bar, 87 psi) per ciclo 0°-angolo di rotazione nominale-0° (l)
2
