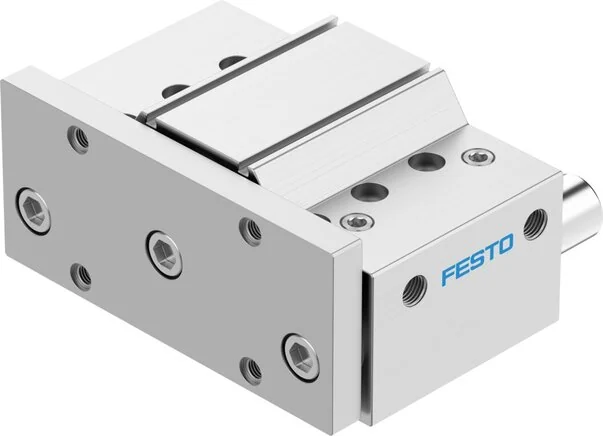

Festo - DFM-100-50-P-A-GF-170893 - Cilindro guida

SKU: festo-dfm-100-50-p-a-gf-170893

Sfoglia tutti i ricambi
Festo - DFM-100-50-P-A-GF-170893 - Cilindro guida

1223,32 €1002,72 € (IVA esclusa)

Disponibile - pronto per la spedizione

Ordina ora per la spedizione entro 4-6 giorni lavorativi

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

1223,32 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
sliding guide
Corsa (mm)
50
Smorzamento
elastische Dämpfungsringe/-platten beidseitig
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Pistone Ø (mm)
100
Forza max. Fy (N)
3640
Forza max. Fz (N)
3640
Attacco pneumatico
G3/8
Materiale custodia
Aluminium wrought alloy
Nota sul materiale
RoHs compliant
Coppia max. Mx (Nm)
342,2
Coppia max. My (Nm)
151,1
Coppia max. Mz (Nm)
151,1
Materiale coperchio
Aluminium wrought alloy
Attacchi alternativi
See product drawing
Velocità max. (m/s)
0,4
Materiale guarnizioni
NBR
Rilevamento posizione
For proximity switch
Massa in movimento (g)
7113
Conformità LABS (PWIS)
VDMA24364-B1/B2-L
Materiale stelo pistone
High-alloyed stainless steels
Forza max. Fy statica (N)
3.640,0
Forza max. Fz statica (N)
3.640,0
Configurazione costruzione
Guide
Principio di funzionamento
double acting
Temperatura ambiente (°C)
80
Coppia max. Mx statica (Nm)
342,2
Coppia max. My statica (Nm)
151,1
Coppia max. Mz statica (Nm)
151,1
Pressione di esercizio (MPa)
0,05 to 1
Nota su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Classe di resistenza alla corrosione KBK
1 - low corrosion stress
Modalità di esercizio, unità di azione
Joch
Energia d'impatto nelle posizioni finali (Nm)
1
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 6 nach ISO 14644-1
Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di ritorno (N)
4418
Momento di carico ammesso max. Mx in funzione della corsa (Nm)
76,16
Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di avanzamento (N)
4712
Distanza dal centro di gravità del carico alla piastra a giogo Xs (mm)
125
Carico utile max. in funzione della corsa a una distanza definita Xs (N)
509
EAN
4052568139872
Produttore
Festo
