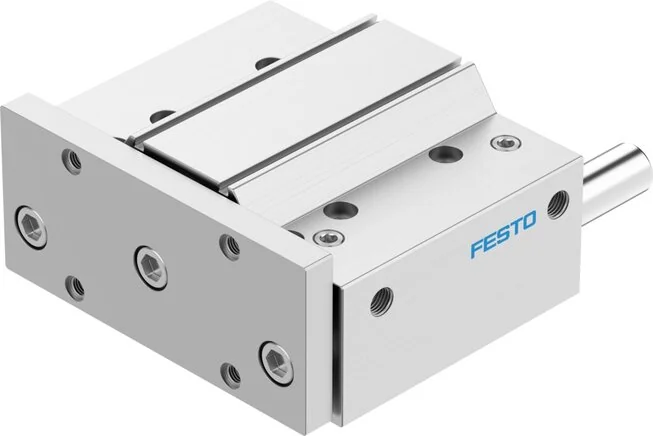

Festo - DFM-100-100-P-A-KF-170970 - Cilindro guida

SKU: festo-dfm-100-100-p-a-kf-170970

Sfoglia tutti i ricambi
Festo - DFM-100-100-P-A-KF-170970 - Cilindro guida

1724,74 €1413,72 € (IVA esclusa)

Disponibile - pronto per la spedizione

Ordina ora per la spedizione entro 4-6 giorni lavorativi

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

1724,74 €

Posizione di montaggio
arbitrary
Marca
Festo
Guida
ball guide
Corsa (mm)
100
Smorzamento
elastische Dämpfungsringe/-platten beidseitig
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Pistone Ø (mm)
100
Forza max. Fy (N)
3043
Forza max. Fz (N)
3043
Attacco pneumatico
G3/8
Materiale custodia
Aluminium wrought alloy
Nota sul materiale
RoHs compliant
Coppia max. Mx (Nm)
286,02
Coppia max. My (Nm)
155,16
Coppia max. Mz (Nm)
155,16
Materiale coperchio
Aluminium wrought alloy
Attacchi alternativi
See product drawing
Velocità max. (m/s)
0,4
Materiale guarnizioni
NBR
Rilevamento posizione
For proximity switch
Massa in movimento (g)
7406
Conformità LABS (PWIS)
VDMA24364-B1/B2-L
Materiale stelo pistone
High-alloyed stainless steels
Forza max. Fy statica (N)
5.400,0
Forza max. Fz statica (N)
5.400,0
Configurazione costruzione
Guide
Principio di funzionamento
double acting
Temperatura ambiente (°C)
60
Coppia max. Mx statica (Nm)
507,6
Coppia max. My statica (Nm)
275,4
Coppia max. Mz statica (Nm)
275,4
Pressione di esercizio (MPa)
0,05 to 1
Nota su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Classe di resistenza alla corrosione KBK
0 - No corrosion stressing
Modalità di esercizio, unità di azione
Joch
Energia d'impatto nelle posizioni finali (Nm)
1
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 6 nach ISO 14644-1
Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di ritorno (N)
4418
Momento di carico ammesso max. Mx in funzione della corsa (Nm)
60,05
Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di avanzamento (N)
4712
Centro di massa della massa movimentata in funzione della corsa (mm)
75,2
Distanza dal centro di gravità del carico alla piastra a giogo Xs (mm)
125
Carico utile max. in funzione della corsa a una distanza definita Xs (N)
480
EAN
4052568140502
Produttore
Festo
