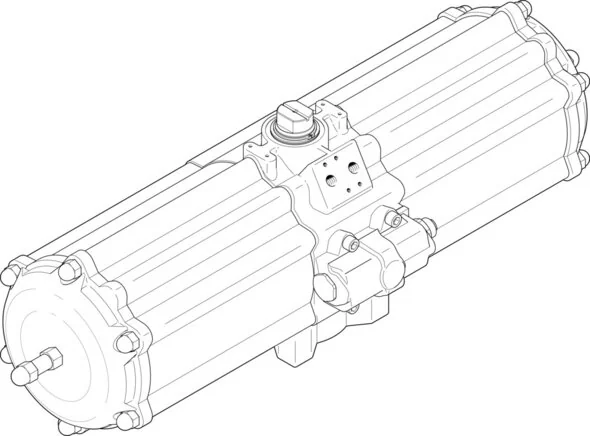

Festo - DAPS-1920-090-RS4-F16-T6-553246 - Attuatore rotante

SKU: festo-daps-1920-090-rs4-f16-t6-553246

Sfoglia tutti i ricambi
Festo - DAPS-1920-090-RS4-F16-T6-553246 - Attuatore rotante

15.133,47 €12.404,48 € (IVA esclusa)

Disponibile su ordinazione – confermeremo la data di consegna disponibile più vicina entro 1 giorno lavorativo dall'ordine

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

15.133,47 €

Posizione di montaggio
arbitrary
Marca
Festo
Smorzamento
No dampening
Attacco albero
T46
Materiale viti
High-alloyed steel
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Materiale albero
High-alloyed steel
Resistenza molla
4
Attacco pneumatico
G3/8
Categoria gas ATEX
II 2G
Materiale custodia
Aluminium wrought alloy
Nota sul materiale
RoHs compliant
Materiale coperchio
Aluminium wrought alloy
Direzione di chiusura
Right closing
Materiale guarnizioni
PTFE-verstärkt
Rilevamento posizione
without
Categoria polvere ATEX
II 2D
Conformità LABS (PWIS)
VDMA24364-Zone III
Numero materiale albero
14.305
Schema foratura flangia
F16
Temperatura ambiente Ex
-50°C <= Ta <= +60°C
Angolo di rotazione (°)
90
Configurazione costruzione
Joch kinematics
Principio di funzionamento
single action
Temperatura ambiente (°C)
-50 to 60
Organismo di certificazione
TÜV Nord 212170801
Attacco standard al raccordo
ISO 5211
Pressione di esercizio (MPa)
0,56 to 0,84
Profondità attacco albero (mm)
49
Dimensioni azionamento posizione
1920
Nota su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Pressione di esercizio nominale (MPa)
0,56
Classe di resistenza alla corrosione KBK
3 - severe corrosion stress
Livello di integrità di sicurezza (SIL)
bis SIL 2 Low Demand mode
Attacco della valvola conforme a standard
VDI/VDE 3845 (NAMUR)
Pressione di attacco per forza molla (MPa)
0,56
Campo regolabile posizione finale a 0° (°)
-5 to 5
Tipo di protezione Ex contro l'accensione gas
Ex h IIC T6...T3 Gb X
Tipo di protezione Ex contro l'accensione polvere
Ex h IIIC T85°C...T200°C Db X
Certificato CE (vedi dichiarazione di conformità)
to EU EX protection directive (ATEX)
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK EX Vorschriften
Coppia di ritorno molla a 90° angolo di rotazione (Nm)
1920
Frequenza di rotazione max. a 0.6 MPa (6 bar, 87 psi) (Hz)
1
Coppia della forza della molla a un angolo di rotazione 0° (Nm)
1280
Coppia della forza della molla a un angolo di rotazione 50° (Nm)
960,0
Campo di regolazione posizione finale all'angolo di rotazione nominale (°)
85 to 95
Coppia rotativa per pressione di esercizio nominale e angolo di perno 0° (Nm)
1920
Coppia rotativa per pressione di esercizio nominale e angolo di perno 50° (Nm)
960,0
Coppia rotativa per pressione di esercizio nominale e angolo di perno 90° (Nm)
1280
Consumo d'aria a 0.6 MPa (6 bar, 87 psi) per ciclo 0°-angolo di rotazione nominale-0° (l)
91,7
EAN
4052568196233
Produttore
Festo
