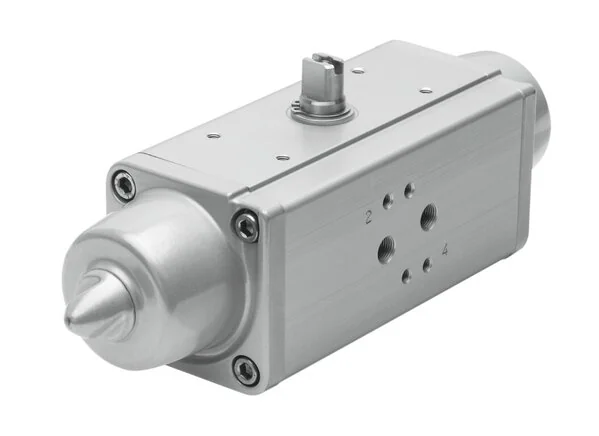

Festo - DAPS-0030-090-RS3-F04-533433 - Attuatore rotante

SKU: festo-daps-0030-090-rs3-f04-533433

Festo - DAPS-0030-090-RS3-F04-533433 - Attuatore rotante

467,54 €383,23 € (IVA esclusa)

Disponibile - pronto per la spedizione

Ordina ora per la spedizione entro 4-6 giorni lavorativi

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

467,54 €

Posizione di montaggio
arbitrary
Marca
Festo
Smorzamento
No dampening
Attacco albero
T14
Materiale viti
High-alloyed steel
Mezzo operativo
Compressed air to ISO 8573-1:2010 [7:4:4]
Materiale albero
High-alloyed steel
Resistenza molla
3
Attacco pneumatico
G1/8
Categoria gas ATEX
II 2G
Materiale custodia
Aluminium wrought alloy
Nota sul materiale
RoHs compliant
Materiale coperchio
Aluminium wrought alloy
Direzione di chiusura
Right closing
Materiale guarnizioni
PUR
Rilevamento posizione
without
Categoria polvere ATEX
II 2D
Conformità LABS (PWIS)
VDMA24364-B1/B2-L
Numero materiale albero
14.305
Schema foratura flangia
F04
Temperatura ambiente Ex
-20°C <= Ta <= +60°C
Angolo di rotazione (°)
90
Configurazione costruzione
Joch kinematics
Principio di funzionamento
single action
Temperatura ambiente (°C)
-20 to 80
Organismo di certificazione
TÜV Nord 212170801
Attacco standard al raccordo
ISO 5211
Pressione di esercizio (MPa)
0,42 to 0,84
Profondità attacco albero (mm)
16,5
Dimensioni azionamento posizione
30
Nota su mezzo operativo e di comando
Oiled operation possible (required in further operations)
Pressione di esercizio nominale (MPa)
0,56
Classe di resistenza alla corrosione KBK
3 - severe corrosion stress
Livello di integrità di sicurezza (SIL)
bis SIL 2 Low Demand mode
Attacco della valvola conforme a standard
VDI/VDE 3845 (NAMUR)
Pressione di attacco per forza molla (MPa)
0,42
Campo regolabile posizione finale a 0° (°)
-1 to 9
Tipo di protezione Ex contro l'accensione gas
Ex h IIC T6...T3 Gb X
Tipo di protezione Ex contro l'accensione polvere
Ex h IIIC T85°C...T200°C Db X
Certificato CE (vedi dichiarazione di conformità)
to EU EX protection directive (ATEX)
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK EX Vorschriften
Coppia di ritorno molla a 90° angolo di rotazione (Nm)
22,5
Frequenza di rotazione max. a 0.6 MPa (6 bar, 87 psi) (Hz)
1
Informazioni sul campo di regolazione delle posizioni finali
Selectively one end position is adjustable
Coppia della forza della molla a un angolo di rotazione 0° (Nm)
15
Coppia della forza della molla a un angolo di rotazione 50° (Nm)
11,3
Campo di regolazione posizione finale all'angolo di rotazione nominale (°)
81 to 91
Coppia rotativa per pressione di esercizio nominale e angolo di perno 0° (Nm)
35
Coppia rotativa per pressione di esercizio nominale e angolo di perno 50° (Nm)
18,8
Coppia rotativa per pressione di esercizio nominale e angolo di perno 90° (Nm)
27,5
Consumo d'aria a 0.6 MPa (6 bar, 87 psi) per ciclo 0°-angolo di rotazione nominale-0° (l)
1,19
EAN
4052568166922
Produttore
Festo
