Diagnosi
Unterspannung, Kommunikationsfehler, Systemdiagnose
Permesso
RCM mark, c UL us - Listed (OL)
Parametrizzazione
Failsafe-Reaktion, Diagnoseverhalten
Tipo di fissaggio
auf Elektrik-Anschaltung, auf Elektrik-Anschlussplatte
Elemento di comando
DIL switch
Dimensioni W x L x H
40 mm x 91 mm x 50 mm

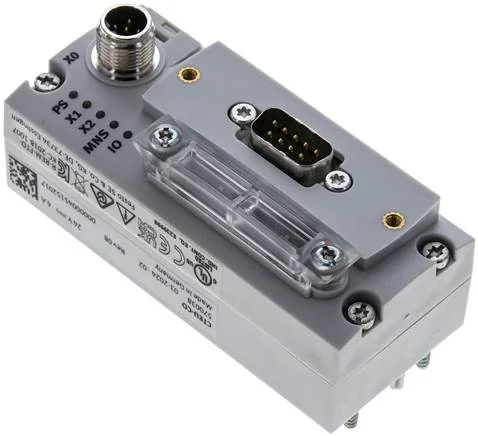

Interfaccia Fieldbus
CAN bus
Emergency message, - Acyclical data access via "SDO"
Tempo di ciclo interno
1 ms per 1 byte user data
Categoria di protezione
IP65, IP67
Conformità LABS (PWIS)
optionale Anschlusstechnik mit Zubehör:, optionale Anschlusstechnik mit Zubehör: Micro Style (Stecker/Dose M12x1 A-codiert, 5-polig, Schutzart IP65) Open Style (Klemmleiste, 5-polig, Schutzart IP20), Open Style (Schraubklemme, 5-polig, Schutzart IP20)
Temperatura ambiente (°C)
-5 to 50
Interfaccia Fieldbus, report
CANopen
Display LED specifico del bus
IO: I/O status, MNS: Network status
Volume indirizzi max., uscite
to EU EMC directive
Interfaccia Fieldbus, funzione
PS: Operating voltage electronics and load supply, X1: System status module I port 1, X2: System status module I port 2
Volume indirizzi max., ingressi
KC-EMV
Alimentazione, schema di attacco
LABS containing materials included, RoHs compliant
Temperatura del cuscinetto (°C)
-20 to 70
Alimentazione di tensione, funzione
Electronics and load
Campo di tensione di esercizio DC (V)
18 to 30
Interfaccia Fieldbus, tipo di attacco
Plug
Volume indirizzi max. ingressi (Byte)
8
Classe di resistenza alla corrosione KBK
2 - moderate corrosion stress
Interfaccia Fieldbus 2, schema di attacco
max. expandable to 16 byte
Alimentazione di tensione, tipo di attacco
Plug
Informazioni sulla categoria di protezione
in assembled condition, unused connection closed
Interfaccia Fieldbus, numero di pin / fili
9
Interfaccia Fieldbus, tecnologia di attacco
Sub-D
Interfaccia Fieldbus, separato galvanicamente
yes
Alimentazione di tensione, numero di poli/fili
5
Alimentazione di tensione, tecnologia di attacco
M12x1 B coded to EN 61076-2-101
Interfaccia Fieldbus, separato galvanicamente (A)
4
Marcatura UKCA (vedere dichiarazione di conformità)
125 kbit/s, 250 kbit/s, 500 kbit/s, 1000 kbit/s
Potenza assorbita intrinseca alla tensione di esercizio
Type 65 mA
Potenza assorbita interna alla tensione di esercizio nominale
EDS file
