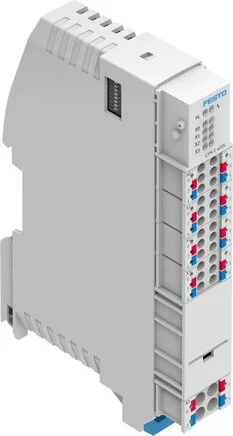

IO-Link, report
Master V 1.1
Parametro canale
Deactivate actuator supply, Device error code, Force channel x, Channel mode, channel status, cycle time
Parametro modulo
Diagnosis short circuit actuator supply, Deactivate sensor supply, Behaviour after short circuit/overload
Tipo di fissaggio
With Slot rail
Umidità relativa
95 %, Not condensing
Diagnosi tramite LED
Error per module, Status per channel
Diagnosi tramite bus
Under-voltage, general error, Device missing/failed, Wire break, Module error, Short circuit, Parameter error, under running/over running
Dimensioni W x L x H
18.9 mm x 76.6 mm x 124.3 mm
Resistenza agli urti
Shock test with degree of severity 1 to FN 942017-5 and EN 60068-2-27
Dimensione passo (mm)
18,9
IO-Link, comunicazione
C/Q LED green
Categoria di protezione
IP20
IO-Link, numero di porte
4
Fusibile (corto circuito)
internal electronic fuse, load per channel, internal electronic fuse, sensor per module
Informazioni sul materiale
LABS containing materials included, RoHs compliant
Temperatura ambiente (°C)
-5 to 50
Resistenza all'oscillazione
Transport use test with severity level 1 to FN 942017-4 and EN 60068-2-6
IO-Link, tempo di ciclo minimo
Depends on minimum supported cycle time of the connected IO link devices
Temperatura del cuscinetto (°C)
-20 to 70
IO-Link, modalità di comunicazione
configurable using software, SIO, COM1 (4.8 kBaud), COM2 (38.4 kBaud), COM3 (230.4 kBaud)
IO-Link, larghezza dati di processo IN
Parameterisable 8 - 32 Bytes
IO-Link, larghezza dati di processo OUT
Parameterisable 8 - 32 Bytes
Oscillazioni di tensione ammesse uscite
± 25 %
Classe di resistenza alla corrosione KBK
0 - No corrosion stressing
Separazione di potenziale canale - canale
no
Alimentazione di tensione, tipo di attacco
Multi tube holder
Tensione di esercizio nominale DC uscite (V)
24
Alimentazione di tensione, numero di poli/fili
4
Protezione contro contatti diretti e indiretti
Funktionskleinspannung mit sicherer Trennung (PELV)
Separazione di potenziale canale - bus interno
no
Attacco elettrico IO Link, tipo di collegamento
4x multi tube holder
Alimentazione di tensione, tecnologia di attacco
Spring tension clamp
Certificato CE (vedi dichiarazione di conformità)
to EU EMC directive
Attacco elettrico IO Link, numero di spinotti / fili
6
Oscillazioni di tensione ammesse elettronica/sensori
± 25 %
Attacco elettrico IO Link, tecnologia di collegamento
Spring tension clamp
Alimentazione di tensione, sezione del conduttore (mm²)
0.2 to 1.5
Attacco elettrico IO Link, sezione del conduttore (mm²)
0.2 to 1.5
Tensione di esercizio nominale DC elettronica / sensore (V)
24
Potenza assorbita intrinseca alla tensione di esercizio carico
Type 15 mA
Alimentazione di tensione, informazioni sulla sezione del conduttore
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
Attacco elettrico IO Link, informazioni sulla sezione del conduttore
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
Potenza assorbita intrinseca alla tensione di esercizio elettronica/sensori
Type 50 mA
