Posizione di montaggio
arbitrary
Display
LED green / yellow
Estremità filo
Wire end sleeve
Attacco elettrico
Screw clamp, Plug straight
Tipo di fissaggio

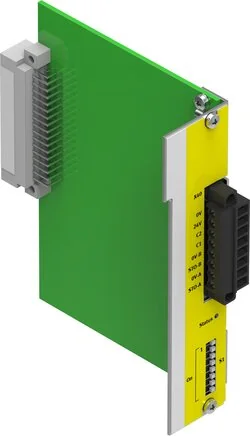

Plug-in module for CMMP-AS... -M3
Umidità relativa
5 - 95 %, Not condensing
Dimensioni W x L x H
112.6 mm x 87.2 mm x 28.3 mm
Funzione di sicurezza
Safe switched off torque (STO)
Design uscita digitale
Potential free signal contact
Sezione attacco (mm²)
0.25 to 0.5
Categoria di protezione
IP20, In mounted condition
Fusibile (corto circuito)
no
Specifica ingresso logico
Depending on IEC 61131-2
Informazioni sul materiale
LABS containing materials included, RoHs compliant
Intervallo di prova (anni)
20
Temperatura ambiente (°C)
0 to 40
Tolleranza errore hardware
1
Livello di prestazione (PL)
Safe switched off torque (STO) / category 4 performance level e
Organismo di certificazione
01/205/5165.02/19, TÜV Rheinland
Resistenza al corto circuito
no
Campo ammesso tensione logica
± 20 %
Proprietà degli ingressi logici
Galvanically separated
Temperatura del cuscinetto (°C)
-25 to 55
Tempo antirimbalzo ingressi (ms)
0,3
Frazione di guasto sicuro SFF (%)
99,2
Area di lavoro ingresso logico (V)
19.2 to 28.8
Display LED specifico del prodotto
Normal mode (Green)/ STO (Yellow)
Grado di copertura diagnostica (%)
97,0
Quantità ingressi logici digitali
2
Probabilità di guasto per ora (1/h)
1.27e-010
Tensione di esercizio nominale DC (V)
24
Corrente di ingresso nominale max. (A)
0,030
Uscite digitali, logica di commutazione
Contact closes when the torque is safely switched off (STO)
Livello di integrità di sicurezza (SIL)
Safe switched off torque (STO) / SIL 3 / SILCL 3
PED (probabilità di guasto su richiesta)
2.3e-005
Corrente max. uscite logiche digitali (mA)
200
Capacità di trasporto corrente a 40°C (A)
0,2
Alimentazione logica a corrente nominale (A)
0,02
Tensione nominale alimentazione logica DC (V)
24
Capacità di trasporto corrente per uscita (mA)
200
Certificato CE (vedi dichiarazione di conformità)
nach EU-EMV-Richtlinie, nach EU-Maschinen-Richtlinie, nach EU-RoHS-RL
Certificato per funzione di sicurezza secondo ISO 13849 e IEC 61508 (SIL)
Product can be inserted into SRP/CS to SIL 3 High Demand
Potenza in ingresso alimentazione logica senza freno di stazionamento (A)
0,03
