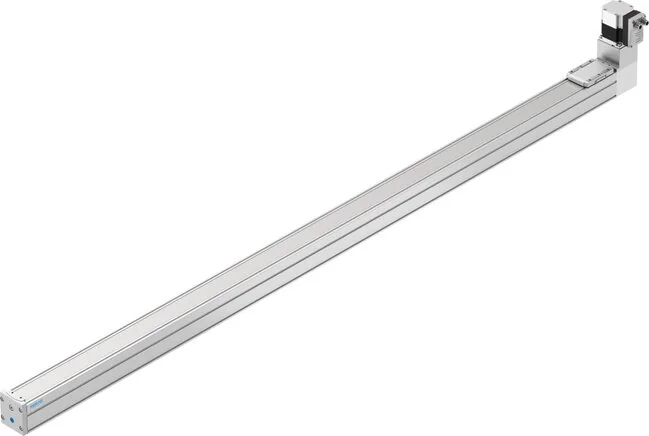

Festo - 8083577 - Unità asse a cinghia dentata

SKU: festo-8083577

Sfoglia tutti i ricambi
Festo - 8083577 - Unità asse a cinghia dentata

2039,80 €1671,97 € (IVA esclusa)

Disponibile - pronto per la spedizione

Ordina ora per la spedizione entro 4-6 giorni lavorativi

Costo di spedizione: 9,99 € IVA inclusa

Paga in sicurezza con

Prezzo

2039,80 €

Posizione di montaggio
Horizontal
Marca
Festo
Guida
ball guide
Display
LED
Permesso
RCM mark
Dimensione
60
Riferimento
Festanschlag-Block negativ
Marcatura KC
KC-EMV
Tipo di motore
Step motor
Forza max. Fy (N)
3641
Forza max. Fz (N)
3641
Peso carrello (g)
139
Tipo di fissaggio
With Accessories
Umidità relativa
0 - 90 %
Accelerazione max.
6
Materiale carrello
Aluminium die casting
Nota sul materiale
RoHs compliant
Ripetibilità (mm)
±0.1
Coppia max. Mx (Nm)
29,1
Coppia max. My (Nm)
31,8
Coppia max. Mz (Nm)
31,8
Funzioni aggiuntive
Integrierte Endlagenerkennung
Tempo di accensione
100%
Classe di protezione
III
Corsa di lavoro (mm)
1500
Lunghezza linea max.
20 m bei IO-Link Betrieb
Resistenza agli urti
Shock test with degree of severity 1 to FN 942017-5 and EN 60068-2-27
Velocità max. (m/s)
1,3
Corrente nominale (A)
5,3
IO-Link, classe porta
A
Materiale cinghia a V
Polychloroprene with glass fibre
Materiale del profilo
Aluminium-Knetlegierung, eloxiert
Piegatura cinghia a V
0,124
Rilevamento posizione
For proximity switch
Riserva di corsa (mm)
0
Massa in movimento (g)
482
Categoria di protezione
IP40
Conformità LABS (PWIS)
VDMA24364-Zone III
Costante di avanzamento
78
IO-Link, numero di porte
1
Materiale carrello guida
Quenched and tempered steel
Monitoraggio temperatura
Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Tensione nominale DC (V)
24
Specifica ingresso logico
in Anlehnung an IEC 61131-2, Typ 1
Configurazione costruzione
mit integriertem Antrieb
Intervallo di manutenzione
Lifetime lubrication
Momento secondo di area Iy
441.000
Momento secondo di area Iz
542.000
Potenza assorbita max. (A)
5300
Temperatura ambiente (°C)
0 to 50
Resistenza all'oscillazione
Transport use test with severity level 1 to FN 942017-4 and EN 60068-2-6
Classe protezione isolamento
B
IO-Link, versione protocollo
Device V 1.1
Materiale nastro mascherante
Rust-free stainless steel band
Separazione cinghia a V (mm)
3
Forza max. Fy totale asse (N)
600
Forza max. Fz totale asse (N)
1800
Materiale coperchio attuatore
Aluminium-Druckguss, lackiert
Uscite logica di commutazione
PNP (Positive switching)
Velocità "Speed Press" (m/s)
0,026
IO-Link, tecnologia di attacco
Plug
IO-Link, supporto modalità SIO
yes
Ingressi logica di commutazione
PNP (Positive switching)
Momento d'inerzia torsionale To
29.800
Trasduttore di posizione rotore
Encoder absolut single turn
Alimentazione, schema di attacco
995989
Forza di avanzamento max. Fx (N)
65
IO-Link, memoria dati necessaria
500
Interfaccia di parametrizzazione
Bedienoberfläche
Momento max. Mx asse totale (Nm)
29,1
Momento max. My asse totale (Nm)
31,8
Momento max. Mz asse totale (Nm)
31,8
Oscillazioni di tensione ammesse
± 15 %
Proprietà degli ingressi logici
Not galvanically separated
Temperatura del cuscinetto (°C)
60
Potenza assorbita max. logica (A)
0,3
Area di lavoro ingresso logico (V)
24
Quantità ingressi logici digitali
2
Flessione statica (carico a riposo)
0.1 % of the axis length
IO-Link, modalità di comunicazione
COM3 (230.4 kBaud)
IO-Link, tempo di ciclo minimo (ms)
1
IO-Link, unità dati di servizio IN
32 bit Speed
Interfaccia logica, tipo di attacco
Plug
Materiale del coperchio di chiusura
Aluminium-Druckguss, lackiert
Flessione dinamica (carico spostato)
0,05 % der Länge der Achse,maximal 0,5 mm
Display di prontezza al funzionamento
LED
Durata di servizio di riferimento (km)
5000
IO-Link, contenuto dati di processo IN
State Out 1 bit
IO-Link, larghezza dati di processo IN
2 Bytes
Interfaccia logica, numero di pin/fili
8
Massa in movimento a 0 mm di corsa (g)
482
Materiale della puleggia della cinghia
High-alloyed stainless steels
IO-Link, contenuto dati di processo OUT
Move Intermediate 1 bit
IO-Link, larghezza dati di processo OUT
2 Bytes
Proprietà delle uscite logiche digitali
Not galvanically separated
Diametro effettivo pignone attuatore (mm)
24,83
Interfaccia logica, tecnologia di attacco
M12x1 A coded to EN 61076-2-101
Quantità uscite logiche digitali 24 V DC
2
Alimentazione di tensione, tipo di attacco
Plug
Corrente max. uscite logiche digitali (mA)
100
Interfaccia logica, schema di collegamento
992264
Alimentazione di tensione, numero di poli/fili
4
Alimentazione di tensione, tecnologia di attacco
M12x1, T-codiert nach EN 61076-2-111
Risoluzione trasduttore di posizione rotore (Bit)
16
Certificato CE (vedi dichiarazione di conformità)
nach EU-RoHS-Richtlinie
Principio di misura trasduttore di posizione rotore
Magnetic
Marcatura UKCA (vedere dichiarazione di conformità)
nach UK RoHS Vorschriften
Valore di riferimento carico effettivo, orizzontale (kg)
4
Idoneità alla camera pulita, misurata secondo ISO 14644-14
Klasse 7 nach ISO 14644-1
Fy per durata teorica di 100 km (osservazione pura della guida) (N)
13400
Fz per durata teorica di 100 km (osservazione pura della guida) (N)
13400
Mx per durata teorica di 100 km (solo osservazione della guida) (Nm)
107
My per durata teorica di 100 km (solo osservazione della guida) (Nm)
117
Mz per durata teorica di 100 km (solo osservazione della guida) (Nm)
117
EAN
4052568458485
Produttore
Festo
