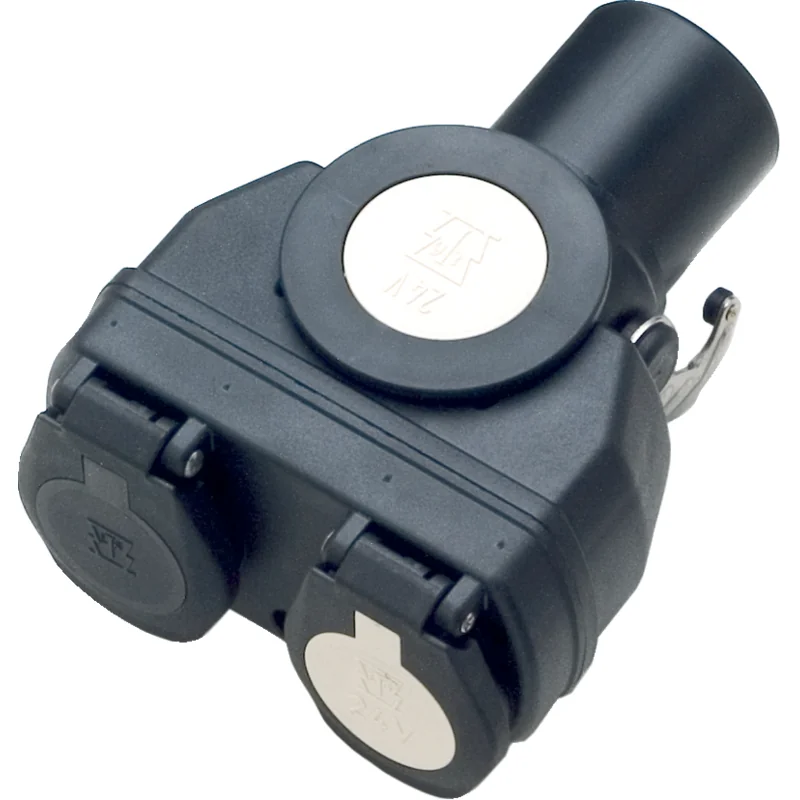

Erich Jaeger - 311038 - Adattatore corto

Descrizione: con spina 15P/24V (ISO 12098) e 2x presa 7P/24V (ISO 1185 + ISO 3731) Norme: ISO 12098, ISO 1185 – Tipo N, ISO 3731 – Tipo S Settore: Veicoli commerciali Tensione: 24 V Colore alloggiamento: Nero Materiale alloggiamento: plastica rinforzata Numero di poli: 07, 15 Numero di spine collegate: 1 Numero di prese collegate: 2 Schema di cablaggio: Schema 9 Assegnazione contatti 15 poli (ISO 12098) Indicatore di direzione sinistro Indicatore di direzione destro Fendinebbia posteriore Massa Luci posteriori e di posizione sinistre Luci posteriori e di posizione destre Luce freno Luce retromarcia Alimentazione (positivo permanente) Sensore per indicatore usura pastiglie freno Indicatore freno a molla Sollevamento asse Massa per linea dati CAN-H CAN-L Assegnazione contatti 7 poli N (ISO 1185) Massa Luci posteriori e di posizione sinistre Indicatore di direzione sinistro Luce freno Indicatore di direzione destro Luci posteriori e di posizione destre Controllo freno rimorchio Assegnazione contatti 7 poli S (ISO3731) Massa Non assegnato Luce retromarcia Alimentazione (positivo permanente) Dispositivo di controllo per massa Alimentazione controllata tramite interruttore di accensione Fendinebbia posteriore
